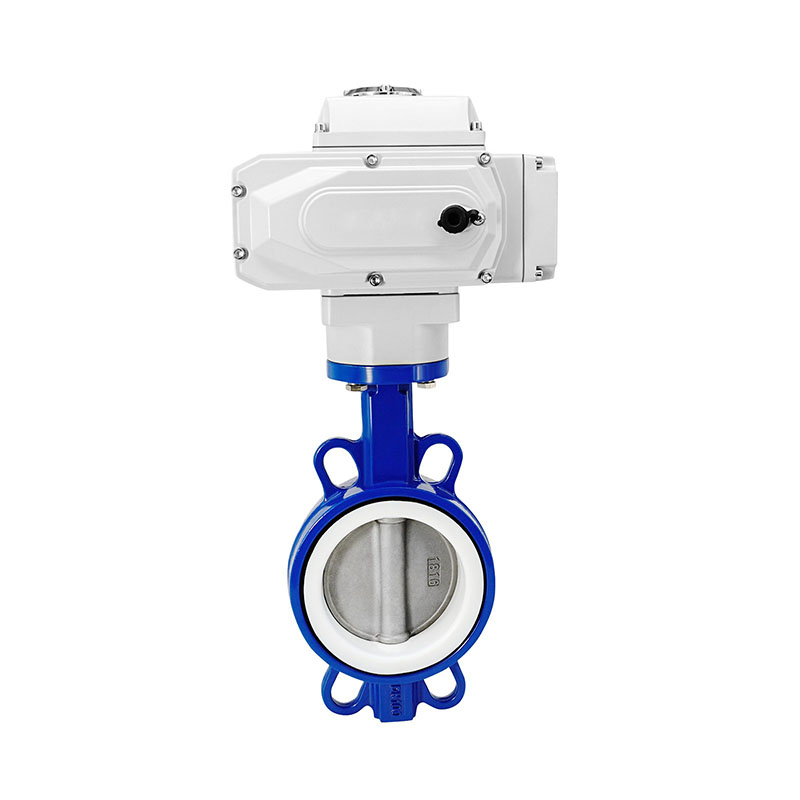

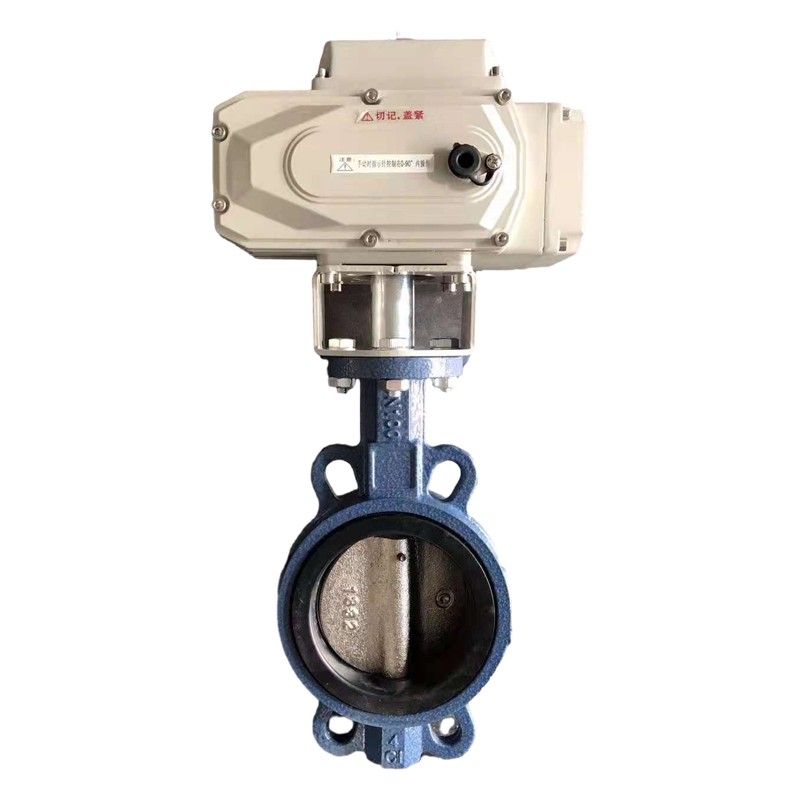

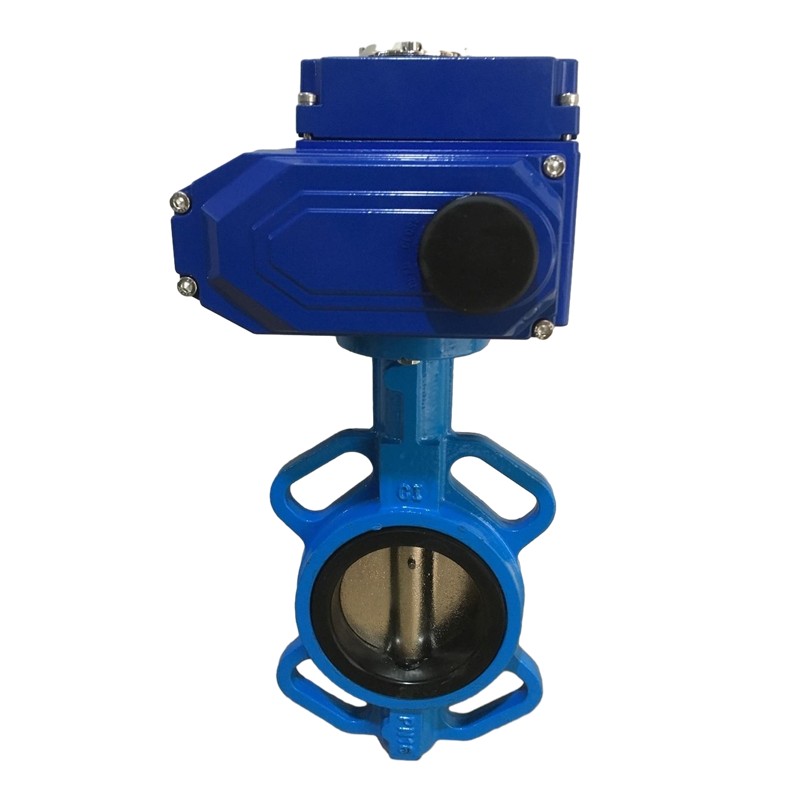

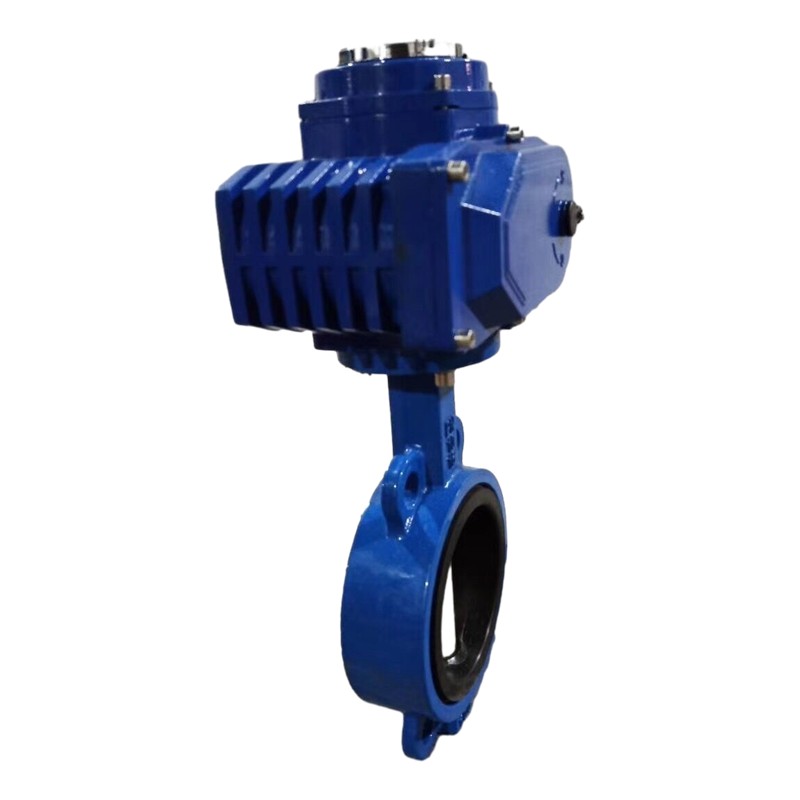

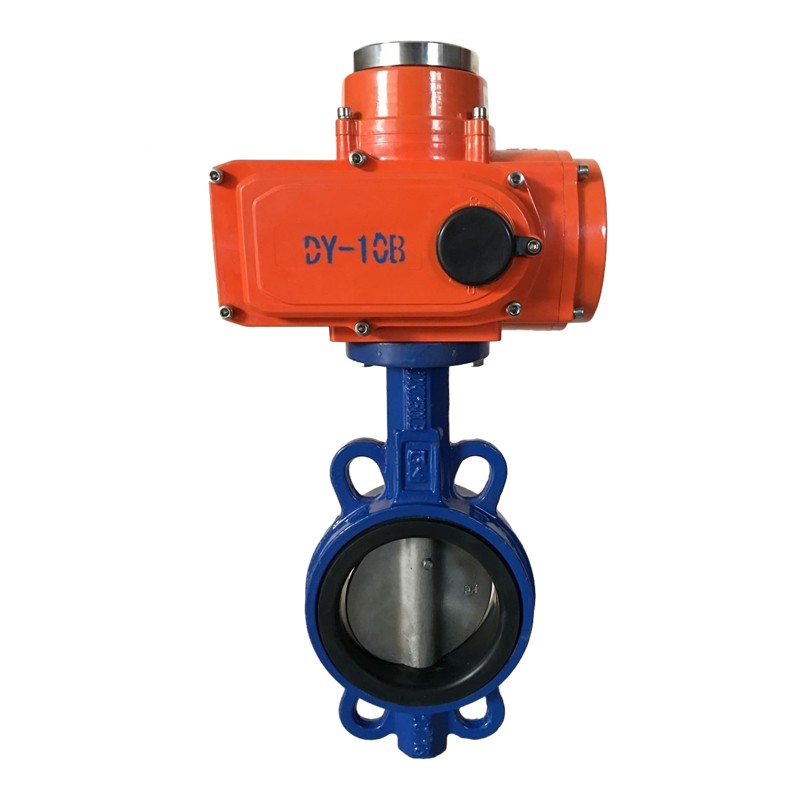

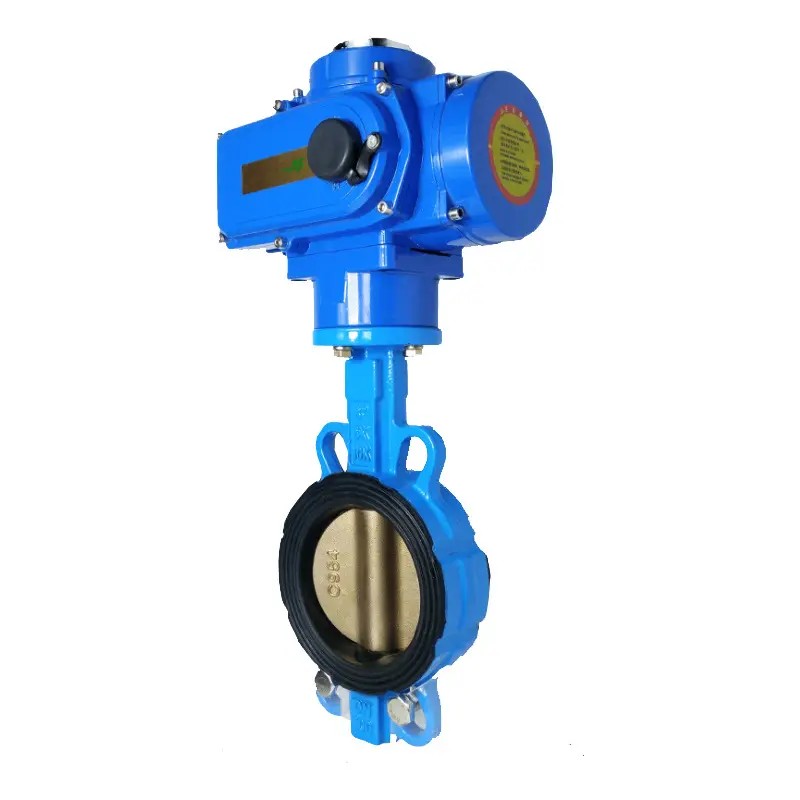

Vanne papillon à plaquette avec actionneur électrique

Produit de base de l'usine FYL : conception de plaquette compacte + actionneur électrique précis + étanchéité de siège souple fiable

Dans les systèmes de tuyauterie industrielle, les vannes jouent un rôle essentiel dans la régulation ou l'isolation du débit. Les vannes manuelles traditionnelles sont depuis longtemps confrontées à trois problèmes majeurs :

1. Le fonctionnement manuel est inefficace et nécessite que le personnel sur site ouvre/ferme la vanne, ce qui est lent et demande beaucoup de main d'œuvre.
2. Le contrôle automatique à distance est difficile à réaliser, ce qui rend l'intégration avec les systèmes de contrôle DCS/PLC modernes difficile.
3. Les grands corps de vanne prennent beaucoup de place et augmentent les coûts d'installation

LeVanne papillon à plaquette avec actionneur électrique, un produit phare de l'usine FYL, est précisément conçu pour résoudre systématiquement ces problèmes. Il ne s'agit pas d'une vanne papillon ordinaire, mais d'une solution de vanne automatisée haute performance qui intègre un corps compact de type plaquette avec un actionneur électrique. La conception en forme de plaquette s'insère entre deux brides de tuyaux à l'aide de boulons, ce qui permet d'économiser de l'espace et de réduire les coûts d'installation. L'actionneur électrique convertit les signaux électriques en mouvement mécanique, permettant un fonctionnement à distance, précis et automatisé, permettant une intégration transparente dans des systèmes de contrôle plus importants.

Description du produit

La vanne papillon Wafer avec actionneur électrique est une solution de vanne automatisée haute performance conçue pour réguler ou isoler le débit dans les systèmes de tuyauterie. Dotée d'un corps compact de type plaquette, cette vanne est installée entre les brides de tuyaux à l'aide de boulons, garantissant ainsi une option rentable et peu encombrante pour diverses applications de contrôle des fluides. L'actionneur électrique permet un contrôle précis et à distance du fonctionnement de la vanne, permettant l'automatisation et l'intégration dans des systèmes de contrôle plus vastes.

Fonction principale du produit : résoudre simultanément des problèmes dans trois dimensions : « Efficacité de l'installation, contrôle à distance et fiabilité de l'étanchéité »

La valeur fondamentale de la vanne papillon FYL Wafer avec actionneur électrique peut être résumée dans les trois points suivants :

Dimension 1 : Efficacité de l’installation
Problème résolu : les vannes à brides traditionnelles sont encombrantes, lourdes et nécessitent plus d'espace et un temps d'installation plus long.
Méthode de mise en œuvre : La conception compacte de la plaquette s'adapte entre deux brides de tuyau avec des boulons, minimisant ainsi l'espace requis et les coûts d'installation.
Avantage réel : Installation peu encombrante et rentable, particulièrement adaptée aux projets avec un espace limité ou plusieurs points de vannes

Dimension 2 : Contrôle automatique à distance
Problème résolu : les vannes manuelles nécessitent une opération sur site et ne peuvent pas être intégrées dans des systèmes de contrôle automatisés
Méthode de mise en œuvre : l'actionneur électrique convertit les signaux électriques en mouvement mécanique, prenant en charge ON/OFF, la modulation (4-20 mA ou 0-10 V) et le retour de position.
Avantage réel : Permet un fonctionnement précis et à distance et une intégration transparente dans les systèmes de contrôle DCS/PLC, réduisant ainsi les coûts de main d'œuvre

Dimension 3 : Fiabilité de l’étanchéité
Problème résolu : une mauvaise étanchéité entraîne des fuites, des pertes de fluide et des risques pour la sécurité.
Méthode de mise en œuvre : Étanchéité de siège souple avec EPDM, PTFE ou autres élastomères
Avantage réel : Fermeture étanche, fuites réduites, fiabilité et sécurité améliorées du système

10 avantages de la vanne papillon Wafer avec actionneur électrique

1. Conception en plaquette : la vanne est dotée d'un corps fin et compact qui s'insère entre deux brides de tuyau, minimisant ainsi l'espace requis et les coûts d'installation.
2. Actionneur électrique : équipé d'un actionneur électrique qui automatise le contrôle des vannes. L'actionneur convertit les signaux électriques en mouvement mécanique, permettant un fonctionnement précis et à distance.
3. Flux bidirectionnel : prend en charge le flux dans les deux sens, offrant une flexibilité pour les configurations du système.
4. Fonctionnement quart de tour : la vanne ne nécessite qu'une rotation de 90 degrés pour s'ouvrir ou se fermer complètement, ce qui la rend efficace et rapide à utiliser.
5. Mécanisme d'étanchéité : l'étanchéité du siège souple avec des options pour l'EPDM, le PTFE ou d'autres élastomères garantit une fermeture étanche, réduisant les fuites et améliorant la fiabilité.
6. Options de matériaux : disponibles dans divers matériaux tels que l'acier inoxydable, l'acier au carbone, la fonte, etc., permettant une compatibilité avec une large gamme de fluides et d'environnements.
7. Options de contrôle : peut être équipé d'une variété d'options de contrôle, notamment ON/OFF, modulation (4-20 mA ou 0-10 V) et retour de position pour une automatisation et un contrôle de processus améliorés.
8. Résistance à la corrosion et à l'abrasion : conçu pour résister aux matériaux corrosifs et abrasifs, offrant durabilité et longévité dans les environnements difficiles.
9. Large gamme de tailles : disponible dans une gamme de diamètres (généralement DN40-DN1200), prenant en charge différentes capacités de débit pour divers besoins industriels.
10. Facilité d'entretien : la conception simple de la vanne permet une inspection, une maintenance et un remplacement de pièces faciles, contribuant ainsi à réduire les temps d'arrêt.

Puis-je utiliser cette vanne pour mon application ?

La vanne papillon Wafer avec actionneur électrique a été largement utilisée dans les cinq scénarios d'application suivants :

Application 1 : Traitement de l'eau
- Utilisation spécifique : Régulation des systèmes d'eau et d'assainissement
- Problème résolu : offre un contrôle de débit fiable et une capacité de fonctionnement à distance pour les installations de traitement de l'eau.

Application 2 : Systèmes CVC
- Utilisation spécifique : Contrôle du débit d'air, d'eau ou de vapeur dans les systèmes de chauffage et de refroidissement
- Problème résolu : permet un contrôle climatique automatisé, améliorant ainsi l'efficacité énergétique

Application 3 : Aliments et boissons
- Utilisation spécifique : Contrôle de débit sanitaire dans les systèmes de transformation alimentaire
- Problème résolu : assure un contrôle de débit propre et fiable répondant aux normes de sécurité alimentaire

Application 4 : Traitement chimique
- Utilisation spécifique : Manipulation de produits chimiques corrosifs dans des applications industrielles
- Problème résolu : les matériaux résistants à la corrosion offrent durabilité et sécurité dans les environnements chimiques difficiles

Application 5 : Pétrole et gaz
- Utilisation spécifique : Régulation du débit de liquides et de gaz dans les canalisations
- Problème résolu : fournit un contrôle de débit robuste et automatisé pour les applications pétrolières et gazières exigeantes

Pourquoi choisir la vanne papillon à plaquettes de FYL Factory avec actionneur électrique ?

Parmi les nombreuses vannes automatisées disponibles sur le marché, la vanne papillon FYL Wafer avec actionneur électrique offre les quatre valeurs différenciées suivantes :

Avantage 1 : Usine directe de FYL – Contrôle qualité et avantage en termes de coûts
FYL est un fabricant professionnel de vannes avec des années d'expérience dans l'industrie
La tarification directe en usine élimine les coûts intermédiaires
Bénéfice réel : Coût d’approvisionnement réduit + support technique direct du fabricant

Avantage 2 : la conception des plaquettes permet d'économiser de l'espace et de réduire les coûts d'installation
Les vannes à brides traditionnelles nécessitent des boulons plus longs et plus d'espace
La conception compacte de la plaquette s'adapte entre deux brides de tuyau, nécessitant un minimum d'espace
Avantage réel : Temps d'installation réduit et coûts globaux du projet réduits, en particulier pour les installations multivannes

Avantage 3 : options de contrôle flexibles pour divers besoins d'automatisation
Prend en charge le contrôle ON/OFF (ouverture/fermeture) pour les applications d'isolation simples
Prend en charge le contrôle modulant (4-20 mA ou 0-10 V) pour une régulation précise du débit
Prend en charge le retour de position pour la surveillance de l'état de la vanne en temps réel
Avantage réel : un modèle de vanne peut répondre à plusieurs exigences d'automatisation, réduisant ainsi la complexité des stocks

Avantage 4 : Plusieurs options de matériaux et de sièges pour une large compatibilité avec les fluides
Matériaux du corps : acier inoxydable, acier au carbone, fonte
Matériaux des disques : acier inoxydable, fonte ductile
Matériaux du siège : EPDM, PTFE, NBR (à sélectionner en fonction de l'application)
Avantage réel : la même série de vannes peut traiter l'eau, la vapeur, les produits chimiques, les produits alimentaires et bien plus encore – pas besoin de changer de marque de vannes pour différents fluides

Réponses directes aux préoccupations courantes des acheteurs :

1. "Comment savoir quel matériau et quel siège choisir ?" → En fonction de votre type de fluide : EPDM pour l'eau et les produits chimiques doux, PTFE pour les produits chimiques agressifs et les températures élevées, NBR pour les applications pétrolières et carburants
2. « Cette vanne peut-elle être intégrée à mon système de contrôle existant ? → Oui, prend en charge les signaux de commande 4-20 mA et 0-10 V, compatible avec la plupart des systèmes DCS/PLC, notamment Siemens, ABB et autres
3. "Quelle est la durée de vie typique de cette vanne ?" → Avec une sélection et une installation appropriées, la vanne offre des années de service fiable. L'actionneur électrique est conçu pour un fonctionnement continu à long terme

Spécifications du produit (référence de sélection)

Ce qui suit fournit les principales spécifications techniques de la vanne papillon Wafer avec actionneur électrique :

Spécification 1 – Type de vanne : papillon à plaquette.

Spécification 2 - Type d'actionneur : électrique

Spécification 3 - Matériau du corps : Acier inoxydable, fonte ou acier au carbone

Spécification 4 - Matériau du disque : Acier inoxydable, fonte ductile

Spécification 5 - Matériau du siège : EPDM, PTFE, NBR (en option en fonction de l'application)

Spécification 6 - Pression nominale : PN10, PN16, ANSI 150 (en fonction de la taille)

Spécification 7 - Température de fonctionnement : -10°C à 150°C (selon le matériau du siège)

Spécification 8 - Alimentation : 220 V CA, 24 V CC, 380 V CA (personnalisable en fonction du modèle d'actionneur)

Spécification 9 - Signal de contrôle : ON/OFF, modulation (4-20 mA, 0-10 V)

Spécification 10 - Gamme de tailles : généralement DN40 à DN1200, prenant en charge différentes capacités de débit

Guide de sélection rapide (correspondance par condition de fonctionnement)

En fonction de votre application, vous pouvez sélectionner rapidement la bonne configuration en utilisant la logique suivante :

Condition 1 - Type de fluide : Eau ou eaux usées
- Configuration recommandée : Corps en fonte + siège EPDM + commande ON/OFF

Condition 2 – Type de fluide : Produits chimiques corrosifs
- Configuration recommandée : Corps en acier inoxydable + Siège PTFE + Contrôle modulant (4-20 mA)

Condition 3 - Type de fluide : Huile ou carburant
- Configuration recommandée : Corps en acier au carbone + siège NBR + commande ON/OFF

Condition 4 – Type de fluide : Aliments et boissons
- Configuration recommandée : Corps en acier inoxydable + Siège en EPDM ou PTFE + Conception sanitaire

Condition 5 - Applications CVC
- Configuration recommandée : Corps en fonte ou inox + Siège EPDM + Commande modulante ou ON/OFF

Condition 6 - Fluides haute température (jusqu'à 150°C)
- Configuration recommandée : Corps en acier inoxydable + Siège PTFE + Actionneur approprié
