Le Fyl est une usine qui se concentrait sur la fabrication de différents types de porte de penstock en fonte en fonte en Chine, y compris la porte de penstock en fonte carrée, la grue à porteur de poutre unique de type L et ainsi de suite. Notre entreprise disponible pour fournir un produit OEM selon les clients a besoin. Nous accueillons des clients nouveaux et anciens, dans l'espoir de devenir votre partenaire à long terme en Chine.

envoyer une demande

Description du produit

Introduction du produit

La porte à pente-pente carrée en fonte fabriquée et fournie par Fyl a principalement ces composants: dispositif de transmission, support, tige à vis, porte, cadre de porte, coin et autres.

En tant que produit utile, la porte peut être utilisée dans les puits d'inspection du pipeline et de l'intersection, des piscines de boue et de sable, des canaux d'égouts, des entrées d'eau de la station de pompage, des piscines d'eau propre et d'autres structures de traitement de l'eau pour intercepter, draguer ou régler les niveaux d'eau. Dans le même temps, il peut également être utilisé dans l'irrigation agricole et le drainage ou d'autres installations de conservation de l'eau, avec un large éventail d'utilisations.

La porte peut être utilisée avec des palans manuels, électriques et autres.

Caractéristiques du produit

1. Matériel et structure: Les matières premières de la porte de la grille à carré en fonte sont en fonte de haute qualité ou en fer ductile. Les rails de guidage sont placés sous une forme symétrique bilatéralement et connectés aux extrémités du cadre de la porte des deux côtés à travers les broches de localisation du boulon en acier inoxydable. De plus, pour les petites et moyennes portes, les rails de guidage peuvent être intégrés au cadre de porte, ce qui est très pratique. En termes de conception, la longueur du rail de guidage est généralement de la moitié à un tiers de la hauteur d'ouverture complète de la porte, ce qui rend la structure stable, forte, rigide et avec une bonne résistance à l'usure et une résistance à la corrosion, et une excellente capacité de portage pour répondre à vos besoins.

2. Les matières premières sont usinées par précision et broyées pour assurer davantage l'effet d'étanchéité.

3. Utilisation et fonction: la machine d'ouverture et de fermeture de la porte dispose de divers modes de fonctionnement, qui peuvent être pris en charge par la main-d'œuvre, les moteurs ou les appareils de démarrage. Pendant le processus d'utilisation globale, le mécanisme hydraulique entraîne le fonctionnement des composants du dispositif de transmission. Après une conception et une coordination précises, le mouvement de levage et d'abaissement vertical de l'arbre de la porte est achevé, et enfin la porte est ouverte et fermée, ce qui joue le rôle de l'ouverture et de la fermeture de l'eau, de l'approvisionnement en eau ou de la régulation au niveau de l'eau.

Notes pour l'installation

Quel que soit le type de porte de penstock en fonte en fonte, en tant que fabricant professionnel, nous ne vous recommandons pas d'installer le cadre de la porte et le corps de la porte séparément et de recommander toute l'installation. Une installation séparée peut facilement provoquer une déformation du cadre de la porte, ce qui à son tour affecte l'effet d'utilisation et provoque des fuites ou une non-opération du palan.

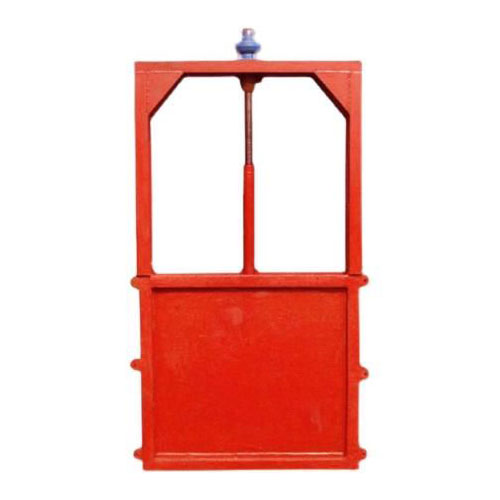

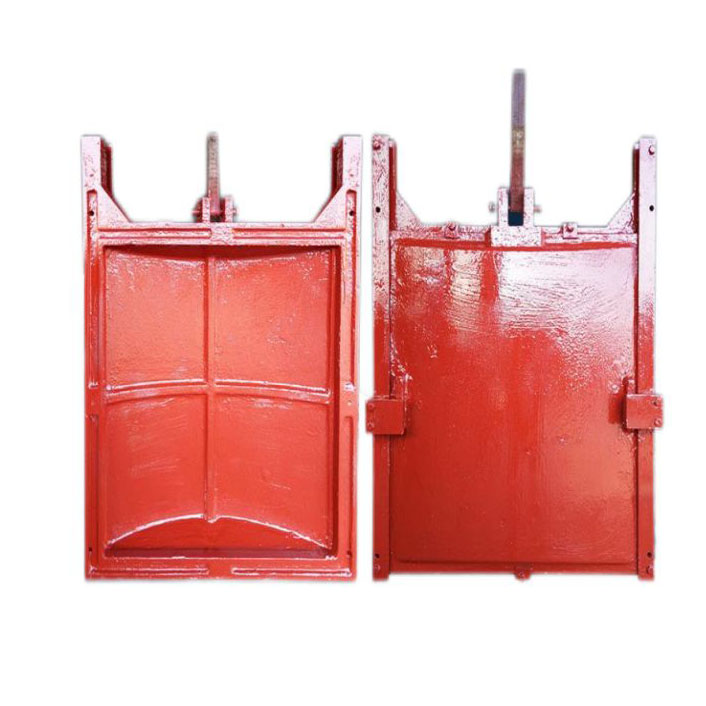

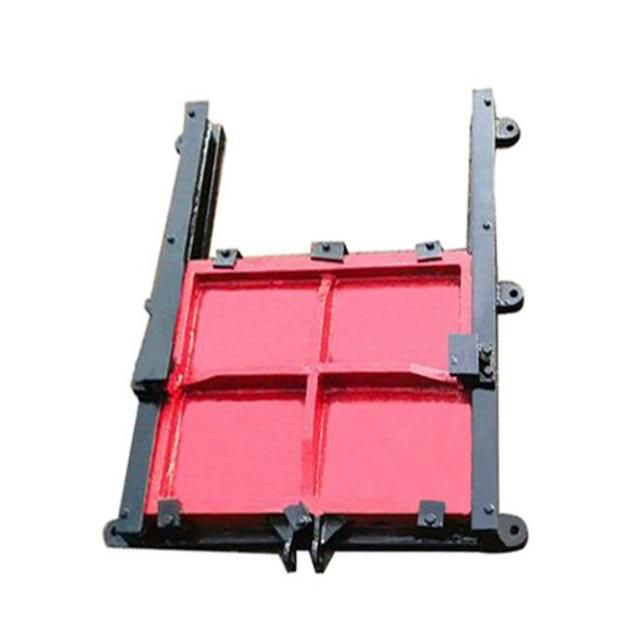

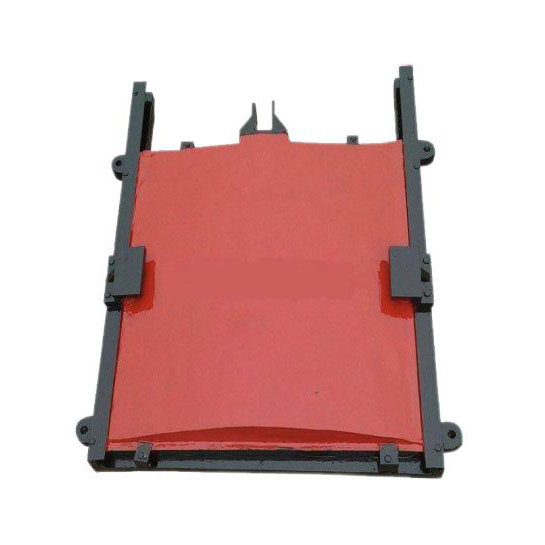

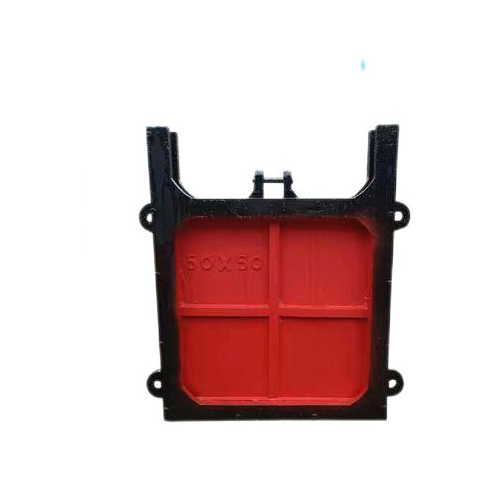

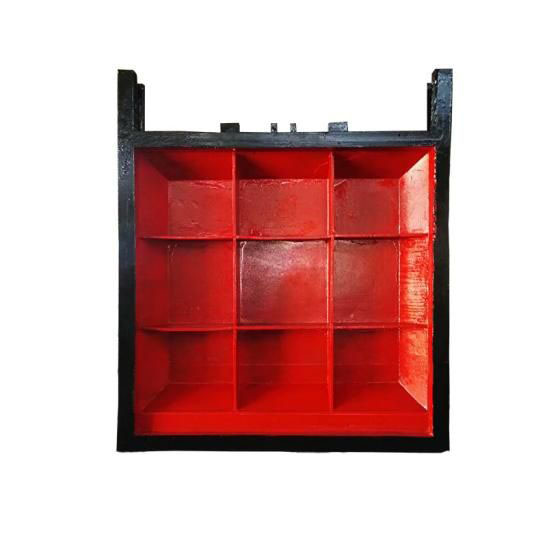

Structure d'échantillonnage et photos

La taille et la structure réelles dépendent de la demande du client

Porte de penstock de type carré

Taper	Taille du trou W × H （M）	A	B	C1	F	S1	C	H	S	Ø1	Hoist （1）	Niveau d'eau （M）
Dy300 × 300	300 × 300	300	300	540	360	60	420	720	150	12	0.5	4
DY400 × 400	400 × 400	400	400	640	460	60	520	920	200	14	0.5	4
Dy500 × 500	500 × 500	500	500	740	560	60	620	1120	250	14	1	4
Dy600 × 600	600 × 600	600	600	840	660	60	720	1320	300	14	1	4
DY800 × 800	800 × 800	800	800	1060	875	75	940	1750	400	14	2	6
Dy1000 × 800	1000 × 800	1000	800	1270	875	75	1150	1750	400	16	2	6
Dy1200 × 300	1200×300	1200	300	1460	360	60	1340	720	150	18	2	6
Dy1400 × 500	1400 × 500	1400	500	1660	560	60	1540	1120	250	18	3	6
Dy1600 × 500	1600 × 500	1600	500	1860	560	60	1740	1120	250	20	3	6
Dy1800 × 500	1800 × 500	1800	500	2100	560	60	1980	1120	250	20	3	6
Dy2000 × 500	2000 × 500	2000	500	2300	560	60	2180	1120	250	20	3	6
