Porte de penstock rond en fonte en fonte

Fyl est un fabricant et fournisseur professionnel en fonte en fonte et carré de porte-penstock en Chine. Notre équipe possède des années d'expérience dans l'industrie et soutient la production personnalisée. Dans le même temps, nous vous proposerons également un service complet et un service après-vente, bienvenue à contacter avec nous maintenant.

envoyer une demande

Description du produit

Introduction du produit

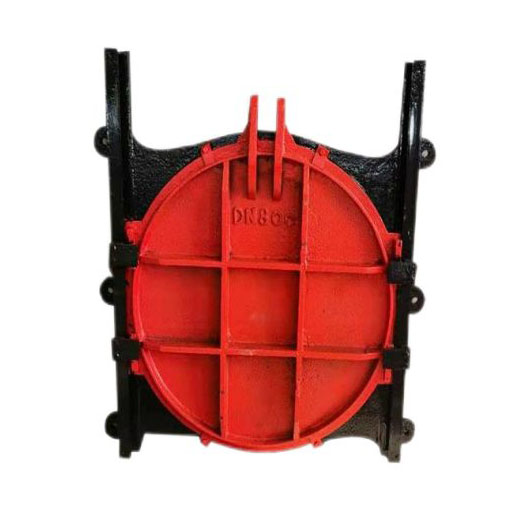

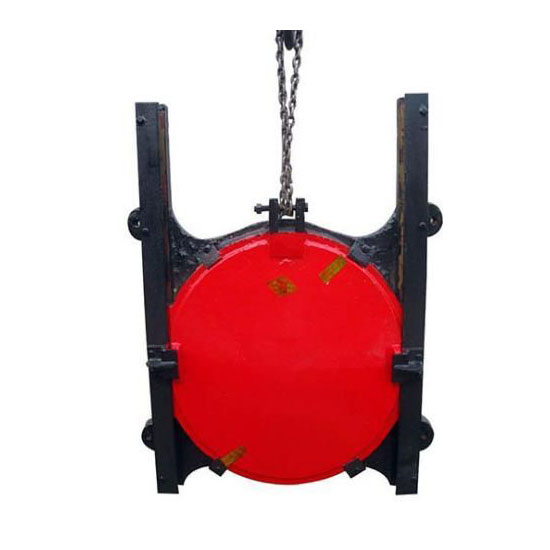

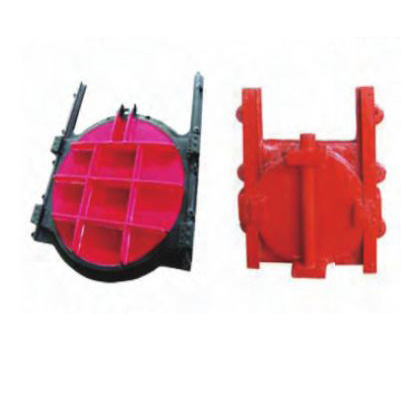

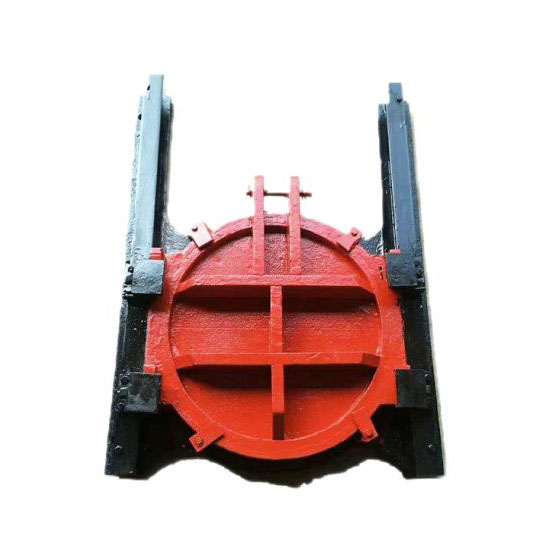

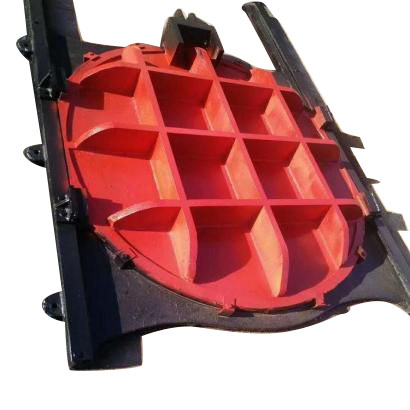

Porte de conduite en fonte ronde et carrée est une porte qui peut intercepter, draguer ou ajuster les niveaux d'eau. Il peut être utilisé avec différents palans, notamment manuel et électrique. Ce produit peut jouer un rôle dans diverses structures de traitement de l'eau, des installations de conservation de l'eau ou des scènes d'irrigation agricole. Ses composants structurels comprennent des dispositifs de transmission, des supports, des tiges à vis, des portes, des cadres de porte, des coins, etc.

Caractéristiques du produit

Matériel: fonte grise de haute qualité ou fer ductile.

Rail de guidage: Arrangement symétrique, broches de localisation du boulon en acier inoxydable connectées aux extrémités du cadre de la porte des deux côtés. Si vous rencontrez une valve petite ou moyenne, vous pouvez la connecter ensemble. La longueur est de la moitié à un tiers de la hauteur d'ouverture complète de la porte.

Scellant: en bandes de cuivre ou en caoutchouc traitées par précision en matières premières, le coin est obtenu et le scellage est bon.

Utilisation: la main-d'œuvre, le moteur électrique ou le dispositif pneumatique peuvent être utilisés. Le mécanisme hydraulique entraîne le dispositif de transmission pour réaliser le mouvement de l'arbre de la porte et finalement guider la porte pour s'ouvrir et fermer.

FONCTION: Alimentation en eau ou régulation du niveau de l'eau.

Avantages: la porte de la mèche en fonte ronde et carrée a une résistance structurelle élevée, une bonne rigidité, une résistance à l'usure, une résistance à la corrosion et une excellente capacité de soulèvement de pression.

Installer des notes

Pour la grille de penstock ronde et carrée en fonte, en particulier les petites spécifications telles que DN200mm, DN300mm et DN400mm, toute la méthode d'installation est généralement adoptée, plutôt que de séparer le cadre de la porte du corps de la porte et de les installer un par un.

Cette suggestion est basée sur des considérations techniques rigoureuses: le processus d'installation séparé du cadre de la porte et le corps de la porte présente un risque élevé de déformer la structure du cadre de porte. Une telle déformation peut non seulement provoquer la détérioration des performances d'étanchéité des portes, entraînant une fuite d'eau, mais peut également interférer sérieusement avec le fonctionnement normal du palan, affectant ainsi la stabilité et la sécurité de l'ensemble du système de conservation de l'eau.

Taperrond

La taille et la structure réelles dépendent de la demande du client

Ø200-Ø1200 Taille de type rond

Taper	Taille D	Installation de la taille （mm）							Fonctionnement （1）	Niveau d'eau （M）
Taper	Taille D	A	B	D1	H	F	N × D	Ø1	Fonctionnement （1）	Niveau d'eau （M）
MXY-200	200	382	210	230	450	100	4 × M16	18	0.5	4
MXY-250	250	426	250	280	550	100	4 × M18	20	0.5	4
MXY-300	300	494	300	330	650	100	4 × m20	22	0.5	4
MXY-400	400	586	400	430	800	100	4 × m22	24	1	4
MXY-450	450	642	450	482	900	110	4 × m22	24	1	4
MXY-500	500	706	500	534	1000	110	4 × m24	28	1	4
MXY-600	600	826	600	636	1200	120	4 × m24	28	2	6
MXY-700	700	940	700	738	1400	120	4 × m24	28	2	6
MXY-800	800	1040	800	840	1600	120	4 × m27	32	2	6
MXY-900	900	1290	900	950	1800	120	4 × m27	32	3	6
MXY-1000	1000	1380	1000	1050	2000	140	4 × M30	35	3	6
MXY-1200	1200	1600	1200	1250	2400	140	4 × M36	42	3	6

Ø1400-Ø2000 Taille de type rond

Taper	Taille D	Installation de la taille （mm）						Fonctionnement （1）	Niveau d'eau （M）
Taper	Taille D	B	D1	F	Élégant	H	N × D	Fonctionnement （1）	Niveau d'eau （M）
MXY-1400	1400	1570	1400	80	28	2300	4 × 525	3	6
MXY-1500	1500	1680	1540	100	28	2500	4 × 575	5	6
MXY-1600	1600	1780	1640	100	28	2600	4 × 600	5	6
MXY-1700	1700	1880	1740	100	28	2800	4 × 650	5	6
MXY-1800	1800	1980	1840	100	28	2600	4 × 675	8	6
MXY-1900	1900	2100	1940	120	28	3100	4 × 725	8	6
MXY-2000	2000	2200	2040	120	28	3200	4 × 750	8	6
