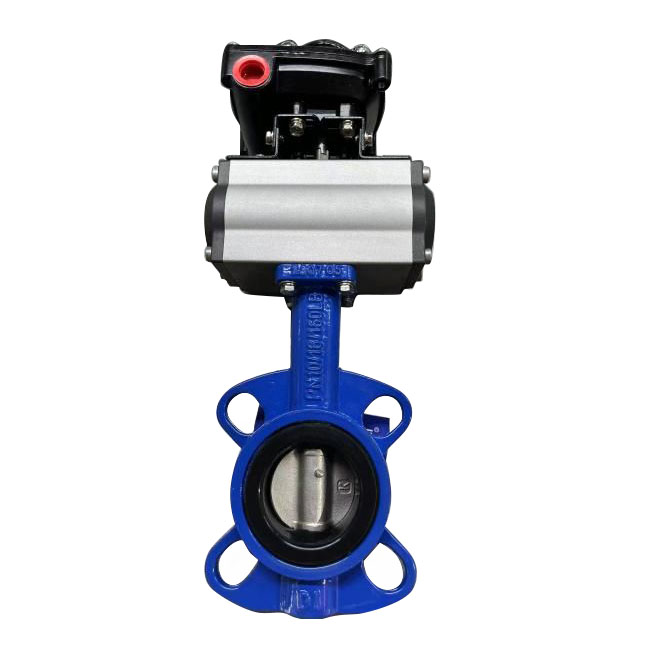

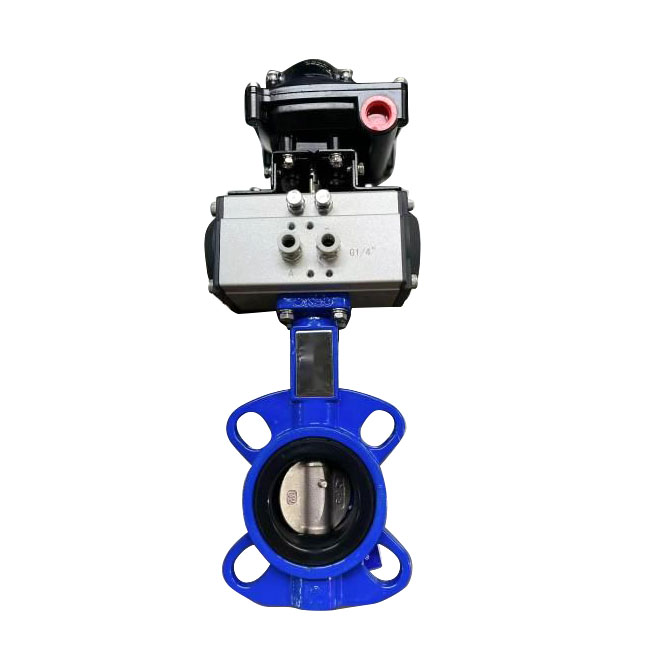

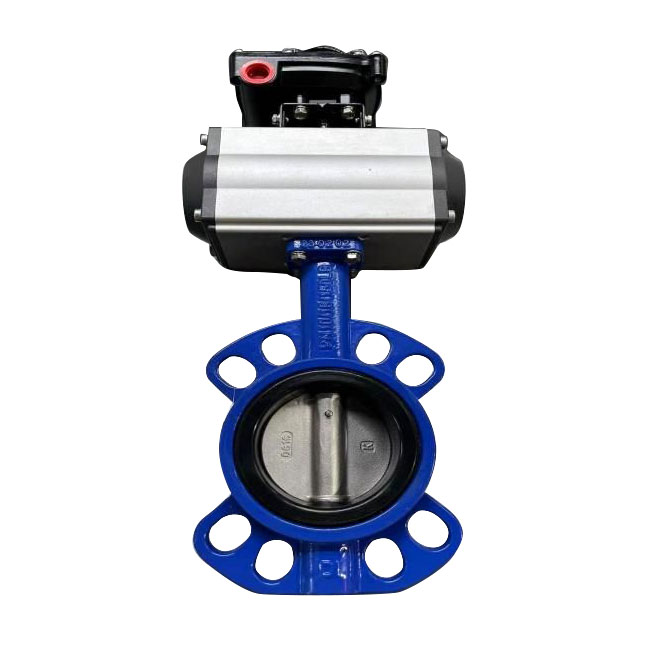

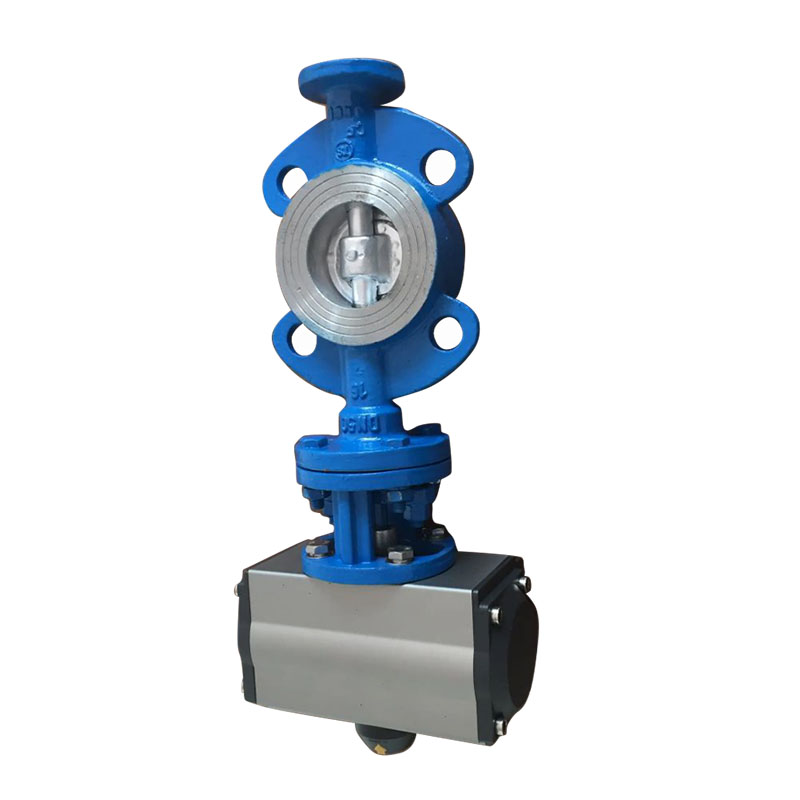

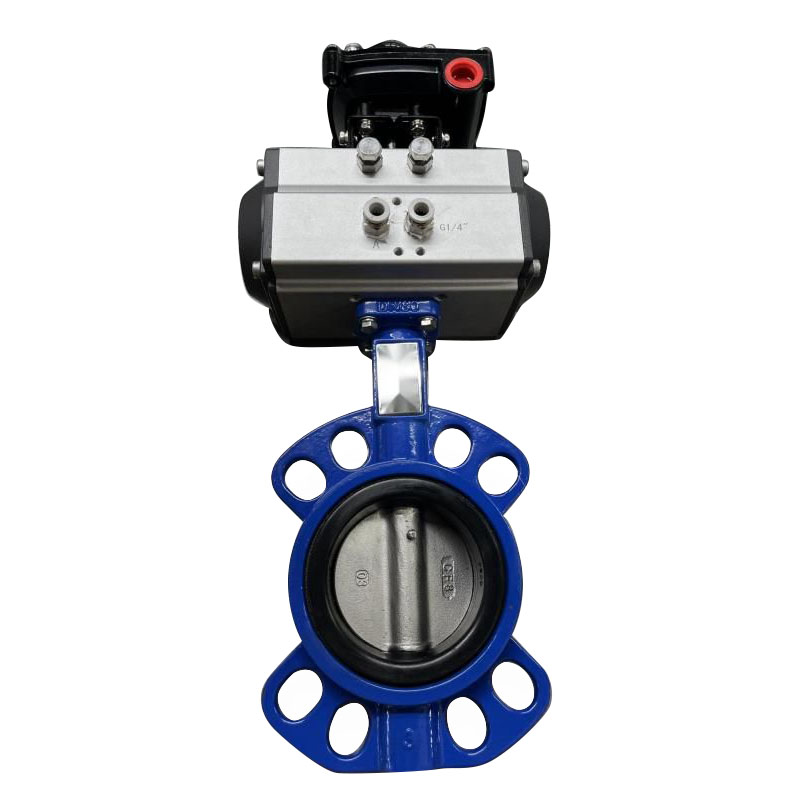

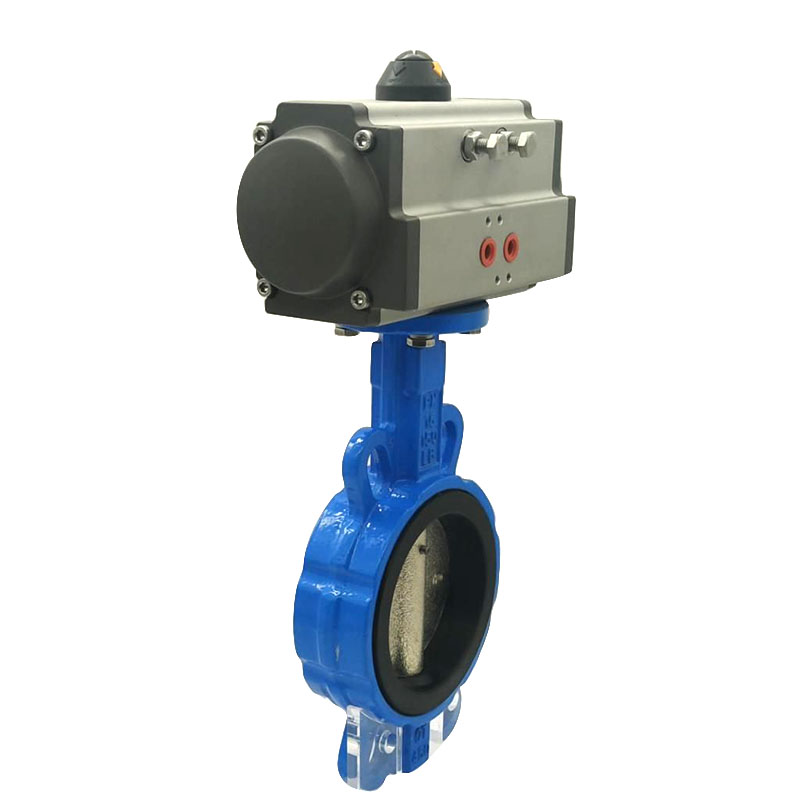

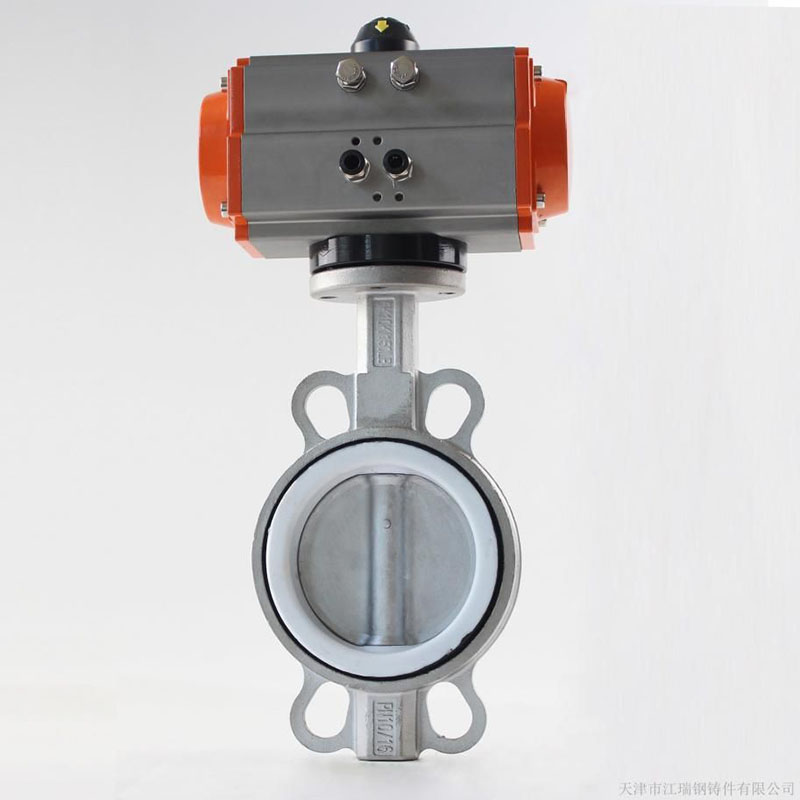

Vanne papillon pneumatique à plaquettes
La vanne papillon pneumatique à plaquette de FYL est conçue spécifiquement pour les applications de contrôle des fluides industriels. Bénéficiant de techniques de fabrication de précision et de la sélection de matériaux haut de gamme, il offre à la fois une efficacité opérationnelle élevée et une stabilité à long terme, ce qui le rend largement adaptable à un large éventail de supports et d'environnements d'exploitation. Pilotée par un actionneur pneumatique, la vanne offre un actionnement précis et réactif, facilitant une intégration transparente dans les systèmes de contrôle automatisés. De plus, sa structure de type plaquette garantit une installation pratique et peu encombrante, tout en offrant des performances d'étanchéité fiables capables d'obtenir une fermeture sans fuite.
envoyer une demande
Description du produit
La vanne papillon pneumatique à plaquette est une solution polyvalente et fiable pour contrôler le débit de fluides dans une large gamme d'applications industrielles. Fabriquée avec une ingénierie de précision et des matériaux de haute qualité, cette vanne allie performances efficaces et durabilité. Les ingénieurs du monde entier font confiance à la vanne papillon pneumatique à plaquettes de FYL pour ses performances constantes et sa longue durée de vie.
Principales fonctionnalités
Actionnement pneumatique
Cette vanne papillon est équipée d'un actionneur pneumatique, permettant un contrôle précis et rapide du débit de fluide. Il garantit un fonctionnement fluide et peut être intégré à des systèmes automatisés pour un contrôle transparent des processus. Notre vanne papillon pneumatique à plaquette prend en charge les configurations à double effet et à ressort de rappel.
Conception de plaquettes
La vanne présente une conception en forme de plaquette peu encombrante, qui permet une installation facile entre les brides. Il garantit une connexion sécurisée et sans fuite tout en réduisant le temps et les coûts d’installation. La vanne papillon pneumatique à plaquette de FYL est compatible avec les brides PN10, PN16 et ANSI 150.
Applications polyvalentes
Convient à une variété de fluides, notamment l'eau, l'air, les gaz et certains fluides corrosifs. Sa construction robuste le rend idéal pour une utilisation dans des industries telles que la chimie, la pharmacie, la transformation alimentaire, etc. La vanne papillon pneumatique à plaquettes de FYL s'adapte aux exigences spécifiques de votre processus.
Joint étanche aux bulles
La vanne papillon est conçue pour fournir un joint étanche aux bulles une fois fermée, évitant ainsi les fuites et minimisant le risque de contamination dans les processus critiques. Notre vanne papillon pneumatique à plaquette répond aux normes de fuite ISO 5208 taux A.
Matériaux de haute qualité
Fabriqué à partir de matériaux durables tels que l'acier inoxydable, l'acier au carbone ou d'autres alliages résistants à la corrosion, garantissant longévité et résistance aux environnements difficiles. FYL propose des matériaux de corps, notamment la fonte ductile, le CF8, le CF8M et le WCB pour la vanne papillon pneumatique à plaquettes.
Entretien facile
La conception de la vanne facilite une maintenance rapide et simple, réduisant ainsi les temps d'arrêt et les coûts associés. Le remplacement du siège de notre vanne papillon pneumatique à plaquette peut être effectué sans retirer l'actionneur.
Indicateur de position
Un indicateur visuel de position est intégré à la vanne, permettant aux opérateurs de surveiller l'état de la vanne en un coup d'œil. Des capteurs de proximité en option sont disponibles pour un retour à distance sur la vanne papillon pneumatique à plaquette.
Large gamme de tailles
Disponible en différentes tailles pour répondre aux différentes exigences des pipelines, garantissant ainsi la compatibilité avec votre application spécifique. La vanne papillon pneumatique à plaquette de FYL va du DN50 au DN600 (2 à 24 pouces).
Avantages techniques
La vanne papillon pneumatique à plaquettes de FYL intègre plusieurs avancées techniques. Le système d'étanchéité de la tige utilise des joints toriques triples pour éviter les fuites externes. Le profil du disque est optimisé pour une faible résistance au débit, réduisant ainsi la chute de pression à travers la vanne. Notre vanne papillon pneumatique à plaquette est également dotée d'une tige anti-éruption pour une sécurité accrue. Toutes les unités sont soumises à des tests de pression à 100 % et à une inspection des fuites des sièges avant expédition.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Gamme de tailles | DN50 - DN600 (2" à 24") |
| Matériau du corps | Fonte ductile, CF8 (SS304), CF8M (SS316), acier au carbone WCB |
| Matériau du disque | SS304, SS316, Duplex 2507, Bronze Aluminium |
| Matériau du siège | EPDM, NBR, Viton, PTFE, Silicone |
| Pression nominale | PN10, PN16, classe 150 |
| Type d'actionneur | Double effet ou rappel par ressort (ouverture/fermeture de sécurité) |
| Signal de contrôle | 4-20mA, 0-10V (avec positionneur) ou On-Off avec électrovanne |
| Plage de température | -20°C à +200°C selon le matériau du siège |
Paramètre
|
Test de coque (MPa) |
1,5MPa, 2,4MPa, 3,0MPa |
|
Test d'étanchéité (MPa) |
1,1MPa, 1,76MPa, 2,2MPa |
|
Opération |
Volant, pneumatique, électrique, engrenage à vis sans fin |
|
support applicable |
Eau, eaux usées, eau de mer, air, vapeur |
| taille | Connecter la dimension | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | H | H1 | φD | φD1 | n-- φd | L | |||
| PN10 | PN16 | PN10 | PN16 | ||||||
| DN50 | 168 | 131 | 70 | 125 | 125 | 97 | 4-20 | 4-20 | 42 |
| DN65 | 219 | 148 | 72 | 145 | 145 | 112 | 4-20 | 4-20 | 45 |
| DN80 | 249 | 155 | 90 | 160 | 160 | 127 | 4-20 | 4-20 | 45 |
| DN100 | 274 | 171 | 108 | 180 | 180 | 160 | 4-20 | 4-20 | 52 |
| DN125 | 274 | 193 | 120 | 210 | 210 | 188 | 4-20 | 4-20 | 55 |
| DN150 | 355 | 210 | 134 | 240 | 240 | 216 | 4-23 | 4-23 | 56 |
| DN200 | 417 | 246 | 166 | 295 | 295 | 268 | 4-23 | 4-23 | 61 |
| DN250 | 452 | 282 | 206 | 350 | 355 | 330 | 4-23 | 4-26 | 66 |
| DN300 | 585 | 311 | 234 | 400 | 410 | 384 | 4-23 | 4-26 | 77 |
| DN350 | 685 | 345 | 265 | 460 | 470 | 422 | 4-23 | 4-26 | 77 |
| DN400 | 743 | 377 | 297 | 515 | 525 | 473 | 4-26 | 4-30 | 86 |
| DN450 | 857 | 412 | 331 | 565 | 585 | 526 | 4-26 | 4-30 | 104 |
| DN500 | 935 | 440 | 361 | 620 | 650 | 577 | 4-26 | 4-33 | 130 |
Services de personnalisation (OEM/ODM)
Tianjin Fuyaolai Technology Co., Ltd. propose des services OEM et ODM complets pour la vanne papillon à plaquette pneumatique. Notre équipe d'ingénierie peut développer des solutions personnalisées basées sur vos dessins ou vos exigences spécifiques. Les options de personnalisation incluent :
- Supports de montage spéciaux pour actionneurs (norme Namur ou VDI/VDE 3845)
- Revêtements de disques personnalisés, notamment Halar, PFA ou nickelage autocatalytique
- Col allongé pour canalisations isolées ou applications de service froid
- Étiquetage privé et emballage personnalisé avec votre identité de marque
- Matériaux en alliage spécial pour environnements hautement corrosifs
Nos techniciens travaillent en étroite collaboration avec les clients pour garantir que chaque vanne papillon pneumatique à plaquette répond aux besoins précis de l'application. Nous avons réalisé avec succès des projets OEM pour des clients du Moyen-Orient, d'Asie du Sud-Est et d'Europe.
Certifications et assurance qualité
La vanne papillon pneumatique à plaquettes de FYL est fabriquée selon des systèmes de gestion de qualité stricts. Nos certifications incluent :
- Système de gestion de la qualité certifié ISO 9001 : 2015
- Certification CE (PED 2014/68/UE) pour le marché européen
- Certification optionnelle ATEX pour zones dangereuses (Zone 2 et Zone 22)
- Approbation WRAS pour les applications d'eau potable
- Tests de sécurité incendie API 607 pour des configurations spécifiques
Chaque vanne papillon pneumatique à plaquette est soumise à un test de coque, un test d'étanchéité du siège et un test fonctionnel de l'actionneur avant expédition. Les rapports de tests sont disponibles sur demande.
Service après-vente et livraison
Assistance avant-vente
Notre équipe fournit un service de devis en ligne 7x24 pour les demandes urgentes et petites. Nous proposons des consultations techniques sur les produits, présentons et démontrons des produits, et effectuons la conception de produits et des solutions complètes en fonction des besoins des clients pour la vanne papillon pneumatique à plaquettes.
Service en vente
Nous suivons les progrès de la production et donnons des commentaires aux clients à temps. Des photos de production hebdomadaires et des vidéos d'inspection peuvent être partagées pour votre commande de vanne papillon pneumatique à plaquettes.
Service après-vente
Nous vérifions si les clients sont satisfaits des produits et résolvons les problèmes lors de l'installation. FYL offre une garantie de 12 mois sur tous les produits de vannes papillon pneumatiques, avec une assistance technique à distance à vie et une disponibilité des pièces de rechange pendant plus de 10 ans.
Expédition et logistique
Nous expédions par voie maritime, aérienne ou ferroviaire vers plus de 60 pays à travers le monde. Chaque vanne papillon pneumatique à plaquette est solidement emballée dans des caisses en contreplaqué avec un film anticorrosion et un dessicant. Le délai de livraison standard est de 15 à 25 jours ; Les commandes OEM nécessitent généralement 4 à 6 semaines. Des informations de suivi en temps réel sont fournies pour chaque envoi.
Foire aux questions (FAQ)
Q1 : Quel est le taux de fuite standard pour la vanne papillon pneumatique FYL ?
R : Notre vanne papillon pneumatique à plaquette atteint le taux A ISO 5208 (zéro fuite visible) sous la pression nominale. Pour les modèles à siège souple, nous garantissons une fermeture étanche aux bulles dans les deux sens d'écoulement.
Q2 : La vanne peut-elle être intégrée aux systèmes PLC existants ?
R : Oui. Nous fournissons des électrovannes Namur, des positionneurs 4-20 mA et des unités de rétroaction compatibles avec Siemens, Allen-Bradley et d'autres contrôleurs majeurs. La vanne papillon pneumatique à plaquette est prête pour l'automatisation.
Q3 : Quel est l’intervalle de maintenance typique ?
R : Dans des conditions normales de fonctionnement, nous recommandons une inspection visuelle tous les 6 mois. L'actionneur pneumatique nécessite une lubrification périodique. Notre conception de vanne papillon pneumatique permet un remplacement rapide du siège sans retirer la vanne du pipeline, minimisant ainsi les temps d'arrêt.
Q4 : Proposez-vous des versions antidéflagrantes ?
R : Oui, nous fournissons des actionneurs et des accessoires certifiés ATEX et IECEx pour les zones dangereuses (zones gaz 1 et 2, zones poussières 21 et 22). Veuillez préciser les exigences lors de la commande de la vanne papillon pneumatique à plaquette.
Q5 : Quelle est la quantité minimale de commande pour les tailles personnalisées ?
R : Pour les tailles standard, le MOQ est de 1 pièce pour les articles en stock. Pour les matériaux OEM tels que l'acier inoxydable duplex ou les revêtements spéciaux, le MOQ est généralement de 5 à 10 pièces. Nous sommes flexibles pour les commandes à l’essai de la vanne papillon pneumatique à plaquette.
Q6 : Quelle est la durée de la période de garantie ?
R : FYL offre une garantie de 12 mois sur tous les produits de vanne papillon pneumatique à plaquettes à compter de la date d'expédition. Les pièces défectueuses seront remplacées gratuitement. Le support technique est disponible pendant toute la durée de vie du produit.
