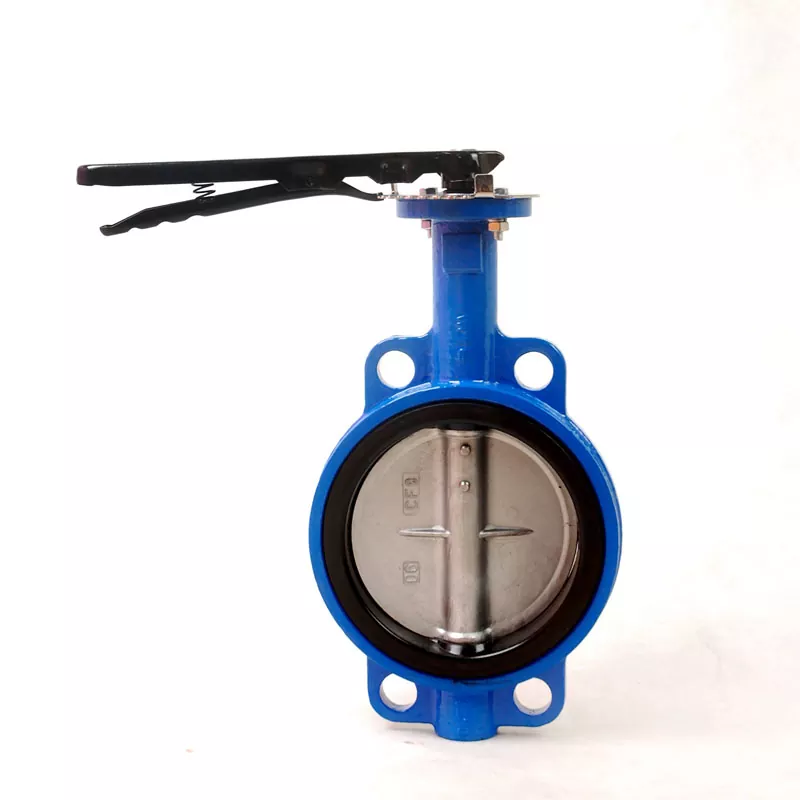

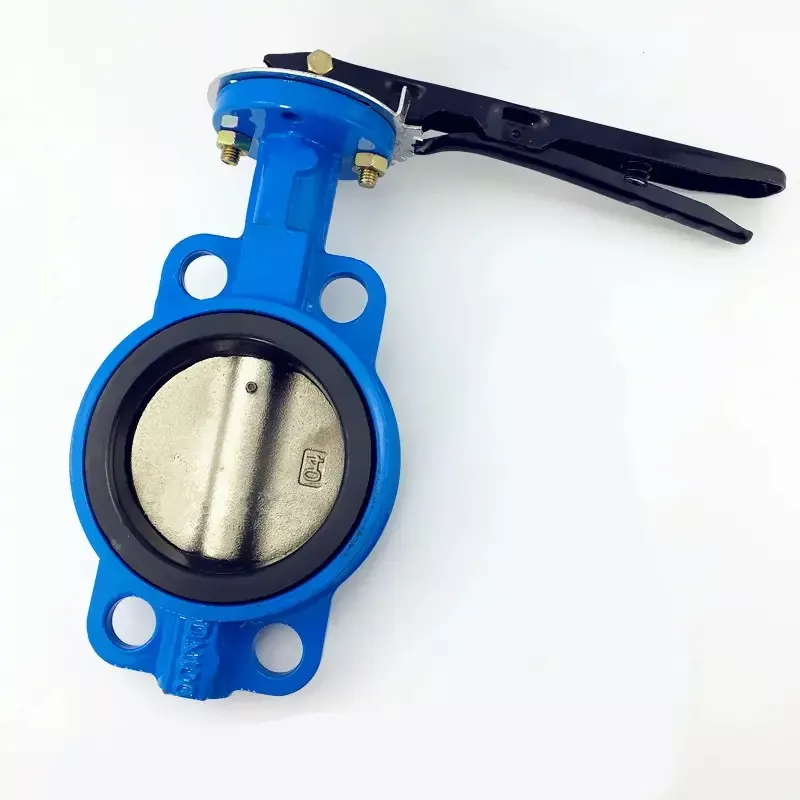

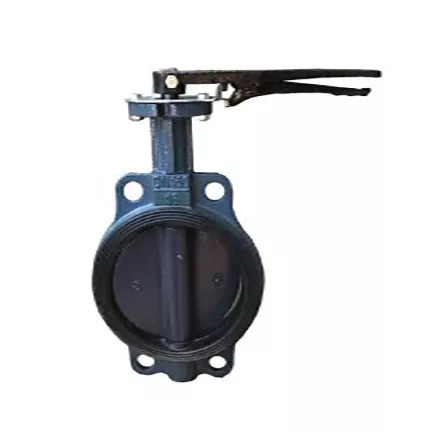

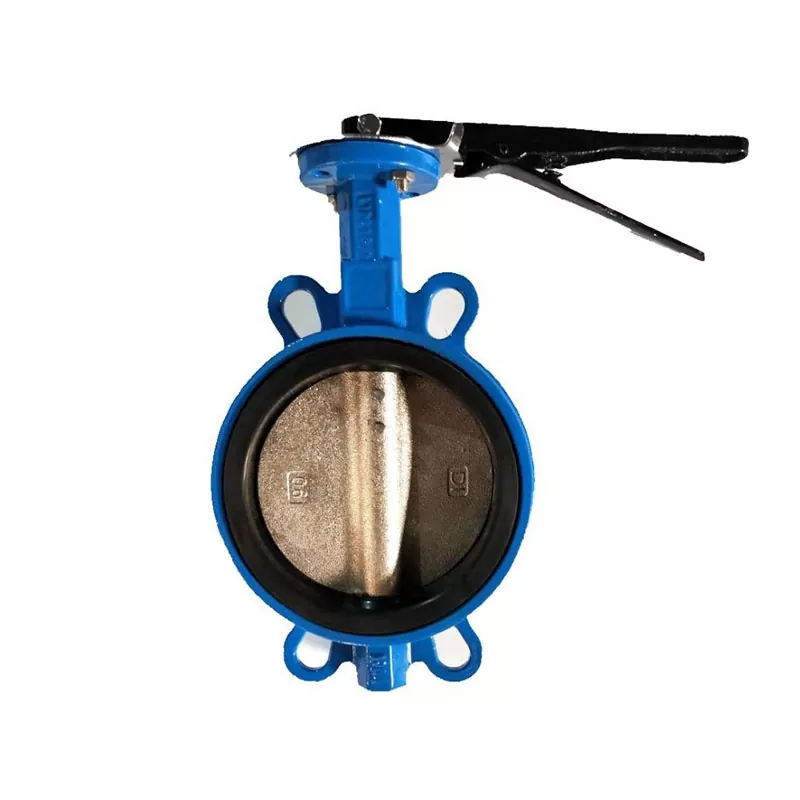

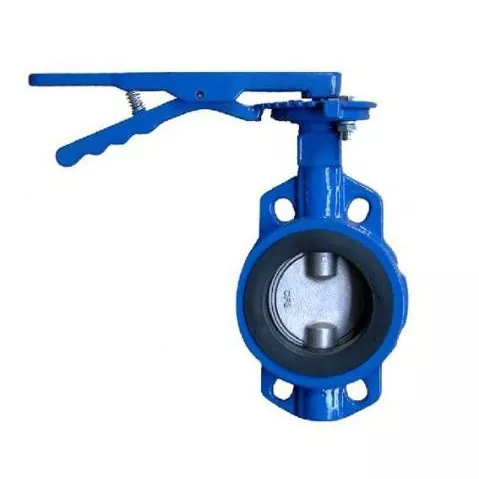

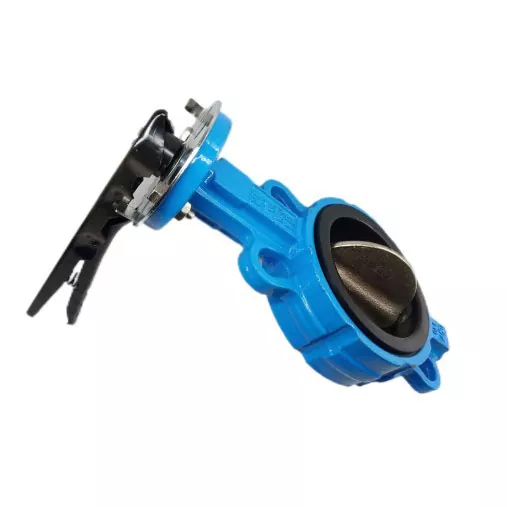

Vanne papillon en fonte ductile avec poignée

Une vanne papillon en fonte ductile de haute qualité avec poignée, fabriquée par l'usine FYL de Tianjin, en Chine. Ce produit comprend un corps de vanne construit à partir de fonte ductile à haute résistance et résistante à la corrosion, combiné à une structure légère et compacte de type plaquette. Cette conception permet non seulement d'économiser de l'espace d'installation, mais offre également des performances d'étanchéité supérieures et un contrôle précis des fluides. Actionnée via une poignée manuelle, la vanne permet aux utilisateurs de réguler facilement le débit de divers fluides, notamment l'eau, le pétrole et le gaz.

envoyer une demande

Description du produit

La vanne papillon à plaquettes en fonte ductile avec poignée est un type de vanne caractérisé par sa conception simple mais efficace. Il se compose d'un disque circulaire (ou plaque papillon) monté sur un arbre rotatif à l'intérieur d'un corps de vanne en fonte ductile. Le disque tourne à l'intérieur du corps de la vanne pour réguler le débit, qu'il soit complètement ouvert, partiellement ouvert ou complètement fermé. La poignée fixée à l'arbre permet une opération manuelle, offrant un contrôle facile du débit de fluides ou de gaz.

La vanne est généralement conçue pour une connexion de type plaquette, garantissant un ajustement sûr et étanche entre la vanne et le pipeline. La fonte ductile, en tant que matériau de choix pour le corps de la vanne, offre une solidité, une durabilité et une résistance à la corrosion exceptionnelles, ce qui la rend adaptée à une large gamme d'applications industrielles et commerciales.

Avantage:

● La fonte ductile est un matériau en fonte connu pour sa haute résistance et sa résistance à la corrosion, garantissant une durabilité et une fiabilité à long terme dans les environnements difficiles.

● La conception de type plaquette maintient la vanne compacte et légère, la rendant facile à installer et à entretenir dans des espaces restreints.

● La vanne papillon offre des capacités d'étanchéité supérieures, en particulier lorsqu'elle est équipée de joints en caoutchouc de haute qualité. Cela garantit une fuite minimale et maximise l’efficacité du débit.

● La conception actionnée par poignée permet un contrôle manuel rapide et facile de la vanne, ce qui la rend adaptée aux applications où des ajustements fréquents sont nécessaires.

● La vanne peut gérer une variété de fluides et de gaz, notamment l'eau, l'huile, la vapeur et l'air, dans ses plages de température et de pression spécifiées.

● Les vannes papillon sont généralement plus économiques que les autres types de vannes, ce qui en fait un choix attrayant pour les projets soucieux de leur budget.

● La conception simple de la vanne papillon permet un accès facile aux composants internes, facilitant ainsi l'entretien et les réparations de routine.

● Le disque tourne doucement dans le corps de la vanne, permettant un contrôle précis du débit sur une large gamme de positions d'ouverture.

Paramètre

Test de coque (MPa)	1,5MPa, 2,4MPa, 3,0MPa
Test d'étanchéité (MPa)	1,1MPa, 1,76MPa, 2,2MPa
Opération	Volant, pneumatique, électrique, engrenage à vis sans fin
support applicable	Eau, eaux usées, eau de mer, air, vapeur

Paramètre (poignée)

DN	L±2	L1	D1	H2	H1	Z-d	n-M
50	43	250	125	88	64	4-Φ18	4-M16
65	46	250	145	115	80	4-Φ18	4-M16
80	46	250	160	130	85	4-Φ18	4-M16
100	52	250	180	150	110	4-Φ18	4-M16
125	56	280	210	170	127	4-Φ18	4-M16
150	56	280	240	185	140	4-Φ22	4-M20
200	60	280	295	215	175	4-Φ22	4-M20
