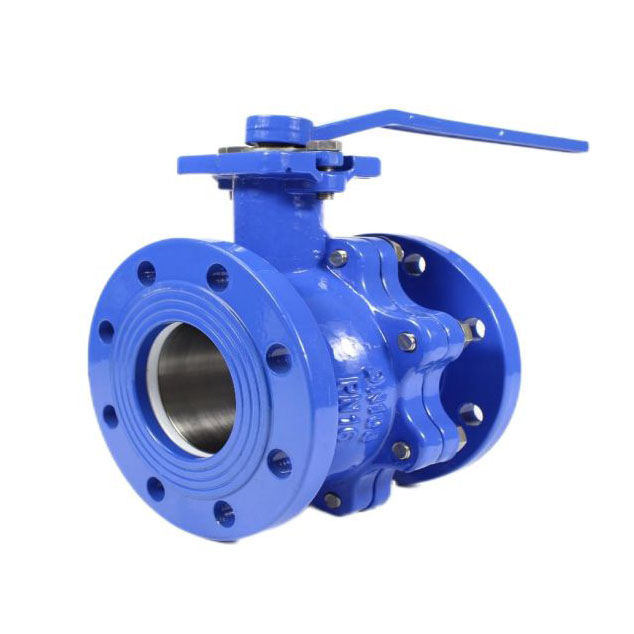

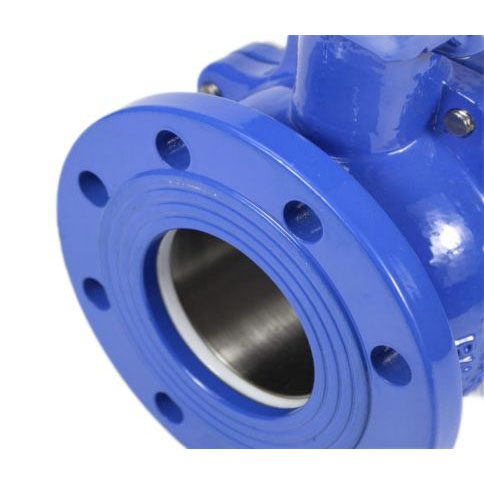

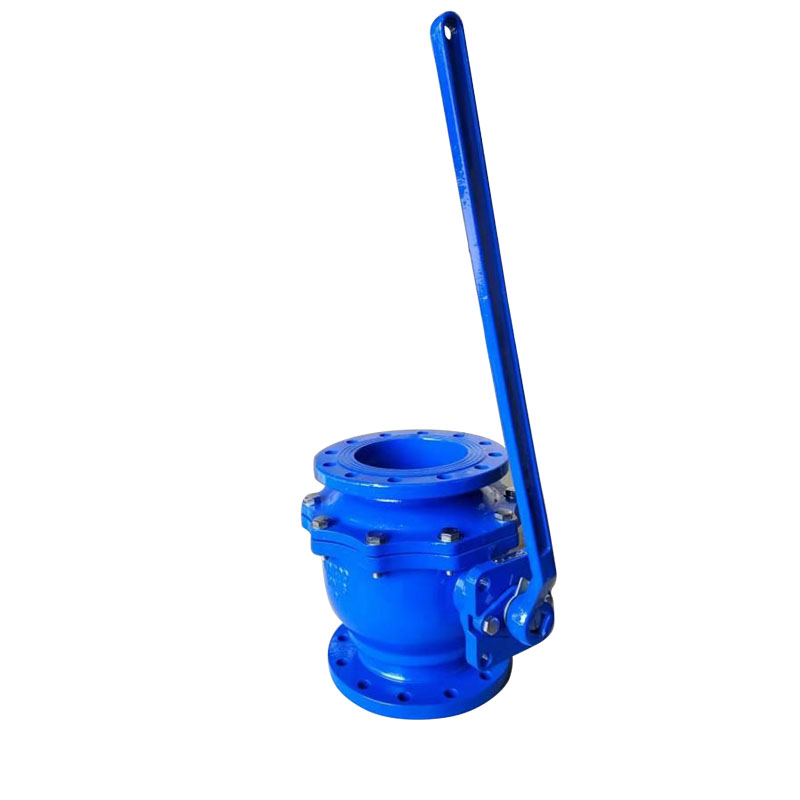

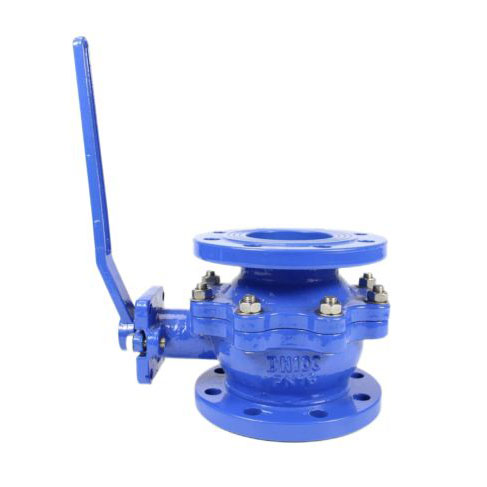

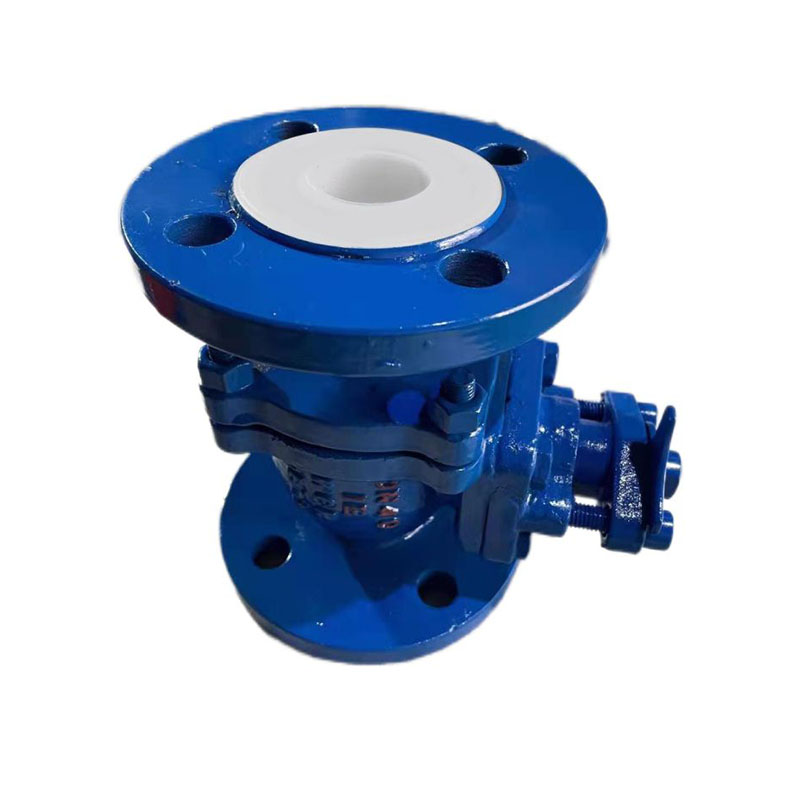

Vanne à bol à bride

Êtes-vous à la recherche de vannes à bol à bole à bas prix et de bonne qualité? Fyl peut être votre fournisseur idéal! Après plus de dix ans d'historique de développement, notre chaîne de production est complète et suffisamment puissante pour fournir des échantillons en gros et gratuits, et peut également être personnalisé en fonction de vos besoins. Venez nous contacter!

envoyer une demande

Description du produit

En termes simples, la vanne à bol à blindage et la vanne de grille sont le même type de vannes, mais la différence est que sa pièce de clôture est une balle qui tourne autour de la ligne médiane du corps de la vanne, atteignant ainsi l'ouverture et la fermeture.

La soupape à bol à bride est principalement utilisée pour couper, distribuer et modifier la direction d'écoulement du milieu dans le pipeline. Voulez-vous en savoir plus? Nous sommes un fabricant professionnel de machines et d'équipements hydrauliques, et nous sommes très disposés à vous présenter les caractéristiques de ce produit!

Caractéristiques

1. Pratique: le fonctionnement de la soupape à bol à bride est très pratique. Fyl a amélioré le produit d'un point de vue professionnel sur la base de bonne qualité, ce qui rend la vitesse d'ouverture et de clôture de la valve très rapide et pratique. De plein ouverte à Full Ferm, il n'a qu'à faire tourner 90 °, ce qui est plus convivial pour les situations qui nécessitent une télécommande.

2. Entretien d'économie de main-d'œuvre: La structure globale de la soupape de la bûche de bride est très simple, et l'anneau d'étanchéité est généralement mobile, ce qui est pratique pour démonter et remplacer. Bien sûr, il est également suffisamment durable et ne nécessite pas de maintenance ou de remplacement fréquent. Ceci est notre considération pour les besoins réels d'utilisation des clients, afin de réduire les coûts de main-d'œuvre et de matériaux utilisés pour vous.

3. Joint d'isolement: Lorsque la soupape de la bille de bride est complètement ouverte ou entièrement fermée, la surface d'étanchéité de la balle et le siège de soupape est isolée du milieu. Le milieu passe et ne provoquera pas l'érosion de la surface d'étanchéité de la valve. C'est aussi un design plus amical avec l'extension de la vie de service.

Spécifications de performance
Pression nominale	Diamètre nominal	Température	Moyen
Pn10 / pn16 / 125lb / 150 lb	DN40-DN300	≤80 ℃	Eau, source d'eau, eaux usées, air, huile

Flange Ball Valve

Dimension principale externe et de connexion

TAILLE		L			D					hocher la tête
TAILLE		DEPUIS	Bs	Ansi	DEPUIS		Bs		Ansi	DEPUIS		Bs		Ansi
DN	dans	PN10 / 16		125/150 lb	PN10	PN16	PN10	PN16	125/150 lb	PN10	PN16	PN10	PN16	125/150 lb
15	1/2 "	115	108	108	95		95		89	4-14		4-14		4-16
20	3/4 "	120	117	117	105		105		98.6	4-14		4-14		4-16
25	1 "	125	127	127	115		115		108	4-14		4-14		4-16
32	1-4 "	130	140	140	140		140		117	4-19		4-19		4-16
40	1-1 / 2 "	140	165	165	150		150		127	4-19		4-19		4-16
50	2 ”	150	178	178	165		165		152	4-19		4-19		4-18
65	2-1 / 2 "	170	190	190	185		185		178	4-19		4-19		4-18
80	3 ”	180	203	203	200		200		191	8-19		8-19		4-18
100	4 ”	190	229	229	220		220		229	8-19		8-19		8-18
125	5 ”	325	356	356	250		250		245	8-19		8-19		8-22
150	6 ”	350	394	394	285		285		279	8-23		8-23		8-22
200	8 ”	400	457	457	340		340		343	8-23	12-23	8-23	12-23	8-22
250	10˜	450	533	533	395	405	395	405	406	12-23	12-28	12-23	12-28	12-26
300	12 ”	500	610	610	445	460	445	460	483	12-23	12-28	12-23	12-28	12-26
