Garnitures de tuyau malléables de fonte de courbure de 90ºDuckfoot à double bride

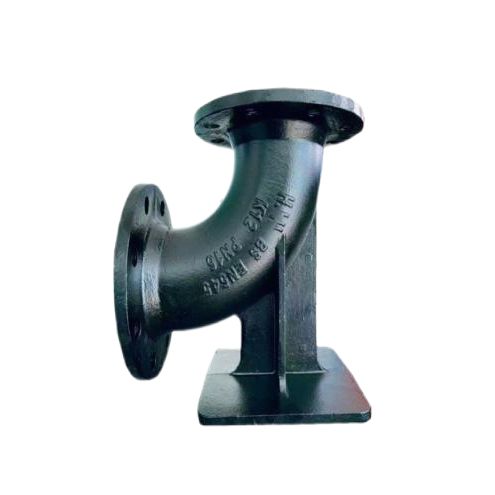

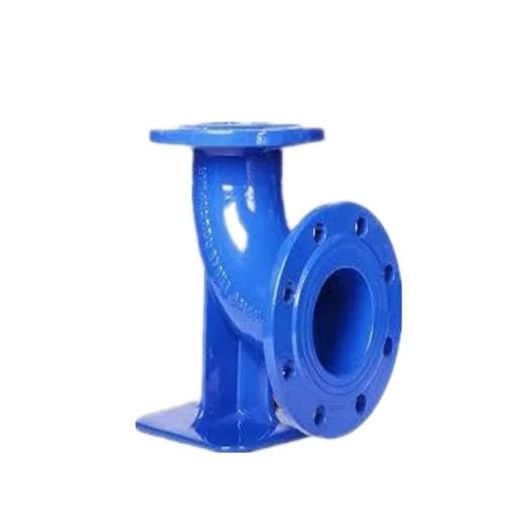

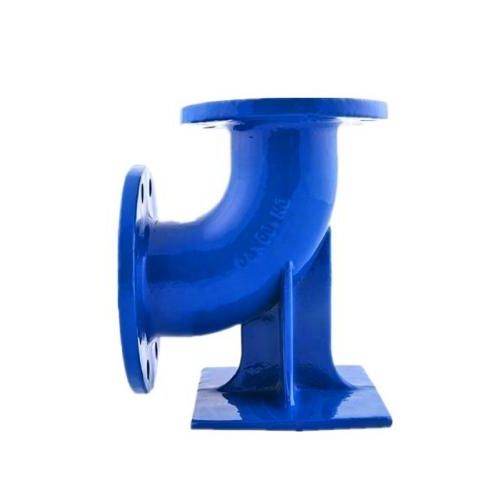

ÀEF, nous comprenons qu'un système de tuyauterie est aussi solide que son raccord le plus faible. Les raccords de tuyauterie en fonte ductile à double bride à 90° en forme de pied de canard représentent un composant essentiel des systèmes modernes de drainage vertical et de colonnes montantes industrielles. Ce raccord spécialisé combine un coude à 90 degrés avec une base de support intégralement moulée, la plaque « pied de canard », permettant aux ingénieurs d'ancrer des contremarches lourdes directement aux piliers ou aux murs de support.

NotreGarnitures de tuyau malléables de fonte de courbure de Duckfoot de 90º à double brideéliminez le besoin de supports ou de sangles séparés, réduisant ainsi le temps d'installation jusqu'à 30 %. Nous fabriquons ce produit en utilisant de la fonte ductile de première qualité (GGG50/ISO 1083), garantissant que chaqueGarnitures de tuyau malléables de fonte de courbure de 90ºDuckfoot à double brideoffre une résistance à la traction et une résistance aux chocs exceptionnelles. Que vous spécifiiez des pièces pour une salle blanche pharmaceutique ou une station de relevage des eaux usées municipales,EFoffre la fiabilité exigée par votre projet.

Principales caractéristiques techniques

Nous concevons notreGarnitures de tuyau malléables de fonte de courbure de Duckfoot de 90º à double brideen mettant l’accent sur l’intégrité structurelle et l’efficacité hydraulique.

Pourquoi notre science des matériaux est importante

ChaqueGarnitures de tuyau malléables de fonte de courbure de 90ºDuckfoot à double bridedepuisEFsubit une vérification de nodularité (minimum 85% de graphite sphéroïdal). Cette microstructure donne à notreGarnitures de tuyau malléables de fonte de courbure de Duckfoot de 90º à double bridela ductilité pour résister aux coups de bélier et au tassement du sol. Vous ne trouverez jamais de trous de sable ni de porosité de retrait dans nos produits : nous utilisons une fusion par induction contrôlée par ordinateur et un moulage au sable de résine.

Applications du produit

Nous avons fourniGarnitures de tuyau malléables de fonte de courbure de 90ºDuckfoot à double brideà plus de 200 projets dans le monde. Les applications typiques incluent :

• Pharmaceutique et biotechnologique : Drainage sanitaire pour les systèmes WFI (eau pour injection) : un alésage lisse empêche le biofilm.
• Stations d'épuration : colonnes montantes de pompes verticales et conduites de recirculation des boues.
• Pétrochimie : options de revêtement résistant aux acides pour les condensats corrosifs.
• Alimentation en eau : colonnes montantes de soupapes de décharge d'air sur les grandes conduites de transmission.
• Élevage : systèmes de collecte du fumier alimentés par gravité à haute teneur en matières solides.

Exemple : Une grande ferme laitière aux Pays-Bas a remplacé les coudes en acier soudé par nos raccords de tuyauterie en fonte ductile à double bride à 90 º en pied de canard et a éliminé trois arrêts annuels pour réparation de piqûres de soudure.

Fabrication et contrôle qualité (FYL Factory Advantage)

Notre usine, créée en 2010, exploite une ligne de production dédiée de raccords de tuyauterie en fonte ductile. Voici commentEFgarantit la qualité pour chaqueGarnitures de tuyau malléables de fonte de courbure de 90ºDuckfoot à double bride :

• Vérification des matériaux : analyse par spectromètre d'émission optique (OES) par chaleur.
• Essais mécaniques : essais de traction, de dureté et d'impact (ISO 1083).
• Contrôle dimensionnel : vérification CMM du perçage des brides, planéité de la base en pied de canard (<0,5 mm/m).
• Test de revêtement : test d'étincelle de vacances (pas de trous d'épingle), test de coupe transversale d'adhérence (classe 1).
• Traçabilité : chaque raccord est marqué au laser avec le numéro de chaleur, les indices DN et PN.

Nous proposons égalementPersonnalisation OEM—si votre conception nécessite un perçage de bride non standard, des plaques de base allongées ou des revêtements spéciaux (polyuréthane, revêtement en caoutchouc), nos techniciens modifieront le motif.

Meilleures pratiques d'installation

Pour maximiser la durée de vie de votreGarnitures de tuyau malléables de fonte de courbure de 90ºDuckfoot à double bride, suivez ces directives :

1. Conception de l'ancrage pour béton : La base en pied de canard doit être boulonnée à un pilier de support durci (béton minimum 20 MPa). Utilisez du coulis sans retrait sous la plaque de base.
2. Sélection de joints : Nitrile (NBR) pour les environnements pétroliers ; EPDM pour eau/eaux usées ; FPM pour haute température.
3. Couple de serrage des boulons : pour les brides PN10/16, serrez les boulons M20 à 200–220 Nm en utilisant un modèle en séquence croisée.
4. Alignement de la colonne montante : La face verticale de la bride doit être de niveau à moins de 1 mm/m pour éviter une charge latérale sur les raccords de tuyauterie en fonte ductile à double bride à 90 º en pied de canard.

Spécifications techniques en un coup d'œil

Dimension(mm)

Pourquoi choisir FYL comme partenaire ?

Nous ne sommes pas seulement une usine ; nous sommes un fournisseur de solutions complètes pour les raccords de tuyauterie en fonte ductile à double bride et courbure en pied de canard à 90°. Voici ce qui distingue FYL :

Disponibilité des stocks : tailles standard (DN80 à DN300) prêtes à être expédiées dans les 15 jours.

Prix ​​​​compétitifs : prix directs de fonderie – pas de majoration intermédiaire. Nos raccords de tuyauterie en fonte ductile à double bride et courbure à 90° en pied de canard coûtent 20 à 25 % de moins que les marques européennes de même qualité.

Assistance technique : notre équipe fournit des modèles CAO gratuits et une analyse des contraintes des canalisations pour la conception de votre colonne montante.

Expédition mondiale : Nous exportons vers les États-Unis, l’Allemagne, l’Arabie saoudite, l’Australie et le Chili avec une documentation douanière complète.

Nous traitons chaque demande comme un partenariat. Envoyez-nous la classe de votre tuyau et la hauteur de la colonne montante, et nous vous recommanderons l'indice PN et le revêtement corrects.

FAQ – Foire aux questions

Q1 : Vos raccords de tuyauterie en fonte ductile à double bride à 90 º en pied de canard peuvent-ils être utilisés pour des installations enterrées ?

R : Absolument. FYL propose un revêtement époxy robuste (min. 400 microns) ainsi qu'un emballage en ruban PE pour un enfouissement direct. Le corps en fonte ductile est intrinsèquement résistant à la corrosion contre les électrolytes du sol.

Q2 : Fournissez-vous un perçage de bride personnalisé ?

R : Oui. Bien que nos raccords de tuyauterie standard en fonte ductile à double bride et courbure à 90° en pied de canard utilisent la norme EN 1092-2, nous pouvons usiner n'importe quel modèle de perçage (ASME, JIS, KS) dans un délai de livraison court.

Q3 : Comment puis-je vérifier l'authenticité des raccords FYL ?

R : Tous les véritables raccords de tuyauterie en fonte ductile à double bride à 90 º courbés en pied de canard portent un logo FYL, un numéro de chaleur et une fonte DN/PN en relief. Scannez le code QR sur notre liste de colisage pour retracer le rapport de fusion.

Q4 : Quelle est la température de fonctionnement maximale ?

R : Avec joint EPDM standard, -10°C à +120°C. Pour les condensats à haute température (jusqu'à 200°C), nous fournissons des joints FPM et un revêtement spécial.

Informations de commande et de contact

Prêt à spécifier FYL pour votre prochain projet ? Nous proposons :

Fiche technique gratuite (PDF/DWG)

Test d'échantillon (échantillon payé, remboursable sur commande groupée)

Garantie 12 mois contre les défauts de fabrication
