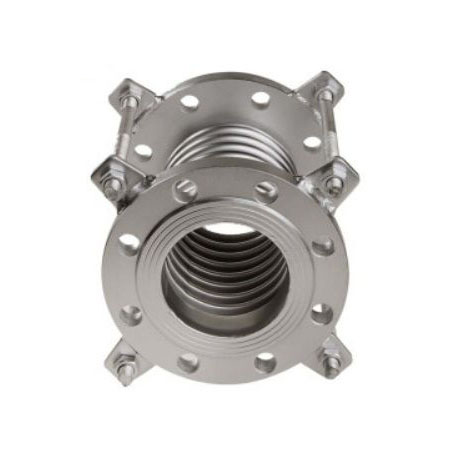

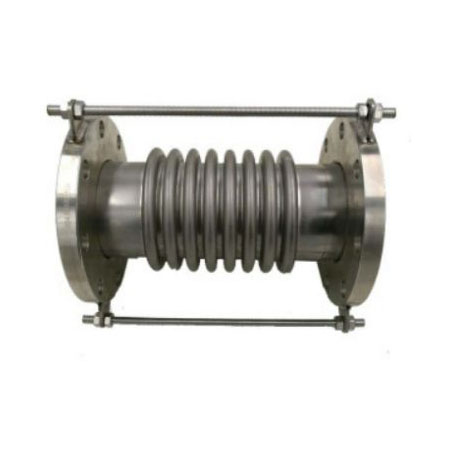

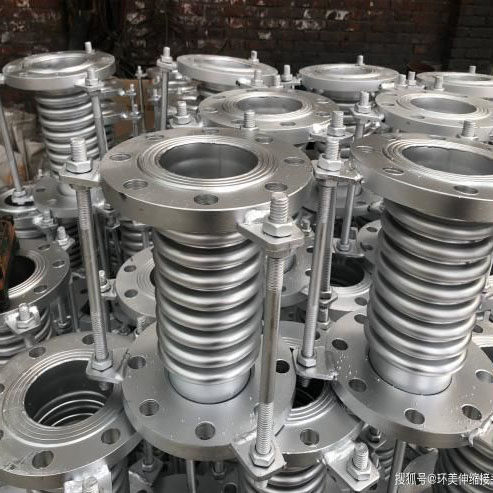

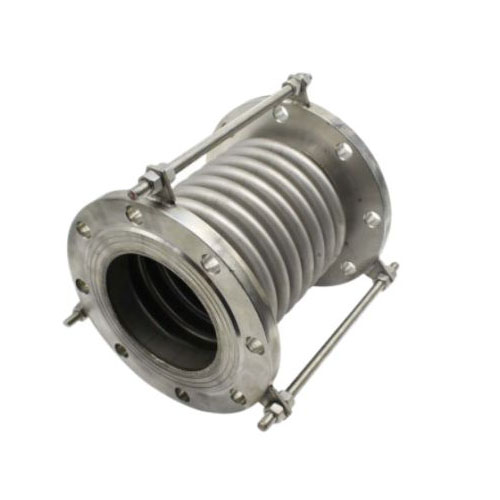

Compensateur à soufflet ou joint de dilatation

Les compensateurs à soufflet (ou joints de dilatation) de FYL sont fabriqués en Chine et sont conçus pour fournir des solutions complètes de compensation de dilatation thermique, de vibration et de déplacement dans les systèmes de tuyauterie industrielle. Utilisant de l'acier inoxydable de haute qualité et des alliages résistants à la corrosion, ces composants démontrent des capacités supérieures en matière d'absorption des déplacements axiaux, latéraux et angulaires, tout en réduisant simultanément les vibrations et le bruit des pipelines.

envoyer une demande

Description du produit

LeEFLe compensateur à soufflet de série (également connu sous le nom de joint de dilatation) est un composant flexible haute performance conçu pour atténuer la dilatation thermique, les vibrations et les mouvements de position dans les systèmes de tuyauterie industrielle. Grâce à leur conception à convolution sophistiquée et à leur sélection de matériaux haut de gamme, les compensateurs à soufflet FYL absorbent efficacement les déplacements axiaux, latéraux et angulaires, tout en isolant les forces et moments mécaniques des tuyauteries et équipements connectés, garantissant ainsi la stabilité opérationnelle et prolongeant la durée de vie de l'ensemble de votre système.

Avantages principaux du produit

Flexibilité et capacité de rémunération supérieures :Adopte des convolutions (soufflet) conçues avec précision qui offrent une absorption exceptionnelle des mouvements axiaux, latéraux et angulaires. La conception optimisée de la forme d'onde garantit des performances de compensation constantes, même en cas de fluctuations extrêmes de température et de pression, évitant ainsi la déformation ou l'endommagement des canalisations.

Durabilité du matériau de qualité supérieure :Fabriqué à partir d'acier inoxydable de haute qualité, d'Inconel, de Monel et d'autres alliages résistants à la corrosion, adapté à des scénarios d'application spécifiques. Les matériaux présentent une excellente résistance aux températures élevées, une excellente capacité de charge et une excellente résistance à l'usure, adaptés aux environnements de travail difficiles tels que les industries pétrochimiques et de production d'électricité.

Fonctionnement à faible bruit et stable :La structure flexible amortit efficacement les vibrations du pipeline, réduisant ainsi le bruit de fonctionnement. La connexion sans couture avec les brides ou les raccords garantit l'absence de fuite et la structure stable empêche les secousses pendant le fonctionnement, maintenant ainsi des performances silencieuses et fiables.

Installation facile et compatibilité universelle :Équipé d'interfaces de brides standardisées (JDZ/F) et de couplage (JDF/J), compatibles avec la plupart des systèmes de tuyauterie industrielle. La conception compacte simplifie l'installation et la maintenance sur site, réduisant ainsi les temps d'arrêt et les coûts de main d'œuvre.

Solutions personnalisables :Prend en charge les services OEM/ODM, avec la capacité de concevoir et de fabriquer des compensateurs à soufflet selon des paramètres spécifiques au client (pression, température, déplacement, matériau), répondant pleinement aux besoins personnalisés du projet.

Paramètres techniques

Les paramètres suivants couvrent les modèles standard de compensateurs à soufflet FYL. Pour des spécifications personnalisées, veuillez contacter notre équipe technique.

DN	Vague Nombre	Pression Mpa					Efficace Filtration Superficie cm2	Extérieur Diamètre Taille mm	Longueur
		0.25	0.6	1	1.6	2.5			Longueur
		Montant de la compensation axiale mm/ rigidité N/mm							Bride JDZ/F(mm)	Couplage JDF/J(mm)
32	8	25/21	22/26	20/26	18/63	15/98	16	225	160/250	264/280
32	16	50/11	46/14	41/14	36/32	31/47	16	225	244/291	316/321
40	8	25/28	22/44	20/44	18/89	15/106	23	244	164/259	269/289
40	16	50/14	46/22	41/22	36/45	31/55	23	244	230/304	319/334
50	8	25/30	22/51	20/70	18/70	15/138	67	259	172/276	282/306
50	16	50/16	46/26	41/35	36/35	31/70	67	259	240/342	347/372
65	8	33/28	30/35	26/44	22/55	19/68	55	270	215/294	300/322
65	12	42/16	38/22	38/32	34/40	29/50	55	270	260/334	340/362
80	8	40/20	36/26	34/33	28/41	24/54	81	284	240/338	344/366
80	10	53/14	49/17	49/21	43/26	38/33	81	284	270/368	374/390
100	6	45/47	45/60	40/75	35/93	29/117	121	304	235/317	323/345
100	10	76/26	74/32	64/40	57/50	49/63	121	304	305/381	387/409
125	5	48/38	42/47	38/59	34/74	29/92	180	334	282/314	316/342
125	9	85/23	77/29	66/36	58/45	50/56	180	334	382/386	388/414
150	5	49/42	44/50	40/62	34/78	29/97	257	364	282/389	338/367
150	8	79/34	71/43	64/51	54/59	46/65	257	364	356/399	402/427
200	4	52/49	46/55	42/68	38/78	34/111	479	442	280/384	348/372
200	6	73/31	65/44	59/52	53/58	48/78	479	442	340/402	402/426
250	4	72/30	65/34	59/42	52/45	47/55	796	507	315/379	415/379
250	6	108/16	97/21	87/35	79/39	71/47	796	507	393/459	493/399
300	4	72/51	65/55	59/59	52/65	47/71	1105	562	366/427	466/467
300	6	108/32	97/35	87/37	79/41	71/45	1105	562	464/525	564/565
350	4	72/58	65/62	59/67	52/74	47/81	1307	622	397/452	497/492
350	6	108/38	97/41	87/44	79/48	71/47	1307	622	509/564	609/604
400	4	72/54	65/58	59/62	52/68	47/75	1611	700	412/478	512/518
400	6	108/36	97/39	87/43	79/47	71/52	1611	700	522/588	622/628
450	4	108/32	97/35	87/37	79/41	71/45	1972	760	503/498	503/523
450	6	162/20	145/22	131/23	118/25	106/28	1972	760	503/658	603/648
500	4	108/59	97/64	87/68	79/75	71/82	2445	835	431/523	531/554
500	6	162/34	145/37	131/39	118/43	106/48	2445	835	531/655	631/742
600	4	108/74	97/80	87/85	79/94	71/103	3534	980	478/548	578/588
600	6	162/42	145/45	131/49	118/53	106/60	3534	980	658/679	758/781
700	4	108/67	97/72	87/77	79/85	71/95	4717	1110	490	590
700	6	162/42	145/45	131/49	118/53	106/60	4717	1110	690	790
800	4	120/88	108/95	102/102	94/112	82/123	5822	1265	502	602
800	6	183/67	164/72	156/77	144/85	125/93	5822	1265	610	710
900	4	120/84	108/90	102/97	94/107	82/117	7620	1186		689
900	6	183/60	164/65	156/69	144/76	125/84	7620	1186		850
1000	4	120/90	108/98	102/105	94/116		9043	1286		692
1000	6	183/59	164/65	156/71	144/81		9043	1286		855

Champs d'application

Les compensateurs à soufflet FYL sont largement reconnus pour leur fiabilité et leur polyvalence, servant un large éventail d'industries et de scénarios :

Production d'énergie :Centrales thermiques, centrales nucléaires et centrales hydroélectriques : utilisées dans les systèmes de chaudières, les conduites de vapeur et les conduites d'eau de refroidissement pour compenser la dilatation thermique et les vibrations.
Industrie pétrochimique et chimique :Raffineries, usines chimiques et installations de traitement du gaz naturel : s'adapte aux pipelines à haute température, haute pression et produits corrosifs, garantissant ainsi un transport sûr des produits chimiques et pétroliers.
WConservation de l'eau et traitement des eaux usées :Les systèmes d'approvisionnement en eau et de drainage, les usines de traitement des eaux usées et les projets de conservation de l'eau : résistent à la corrosion des eaux usées et des eaux souterraines, s'adaptant au tassement et au déplacement des canalisations.

Construction urbaine et CVC :Systèmes de chauffage central, canalisations de climatisation et réseaux de canalisations municipaux : réduit le bruit des vibrations et compense la dilatation thermique dans les bâtiments résidentiels et commerciaux.

Industrie alimentaire et pharmaceutique :Conforme aux normes d'hygiène, adapté aux pipelines transportant des matières premières alimentaires, des produits pharmaceutiques et des boissons, garantissant l'absence de contamination et un fonctionnement stable.

Marine et offshore :Construction navale et plates-formes offshore : résiste à la corrosion par l'eau salée et s'adapte à la déformation de la coque et aux vibrations marines.
