Comment fonctionne une vanne à membrane ?
Résumé: Vannes à membranesont des composants essentiels dans les systèmes de contrôle des fluides dans des secteurs tels que la transformation chimique, les produits pharmaceutiques, le traitement de l'eau et la production alimentaire. Cet article explore leurs principes de fonctionnement, leurs matériaux, leurs types, leurs avantages et leurs applications pratiques, aidant ainsi les décideurs à comprendre pourquoi les vannes à membrane constituent un choix optimal pour une manipulation fiable et sûre des fluides.
Table des matières
- Principe de fonctionnement
- Types de vannes à membrane
- Matériaux et compatibilité
- Avantages clés
- Applications industrielles
- Comment sélectionner la bonne vanne à membrane
- Foire aux questions
- Contacter EF
Principe de fonctionnement
Les vannes à membrane régulent le débit de fluide à l'aide d'une membrane flexible positionnée entre le corps de la vanne et un actionneur ou un compresseur. Lorsque l'actionneur appuie sur le diaphragme vers le bas, il bloque le chemin d'écoulement, arrêtant ainsi le fluide. Le relâchement du diaphragme permet au fluide de passer librement. Ce mécanisme simple assure un contrôle précis et une fermeture hermétique, réduisant ainsi le risque de fuite.
| Composant | Fonction |
|---|---|
| Corps de vanne | Fournit un boîtier pour l'écoulement du fluide et le placement du diaphragme |
| Diaphragme | Barrière flexible qui ouvre ou ferme le chemin d'écoulement |
| Actionneur | Contrôle le mouvement du diaphragme, manuellement ou automatiquement |
Types de vannes à membrane
Les vannes à membrane sont conçues pour répondre à différentes exigences de processus. Les types les plus courants comprennent :
- Vannes à membrane directes (sans déversoir) :Idéal pour les applications basse pression et les fluides visqueux.

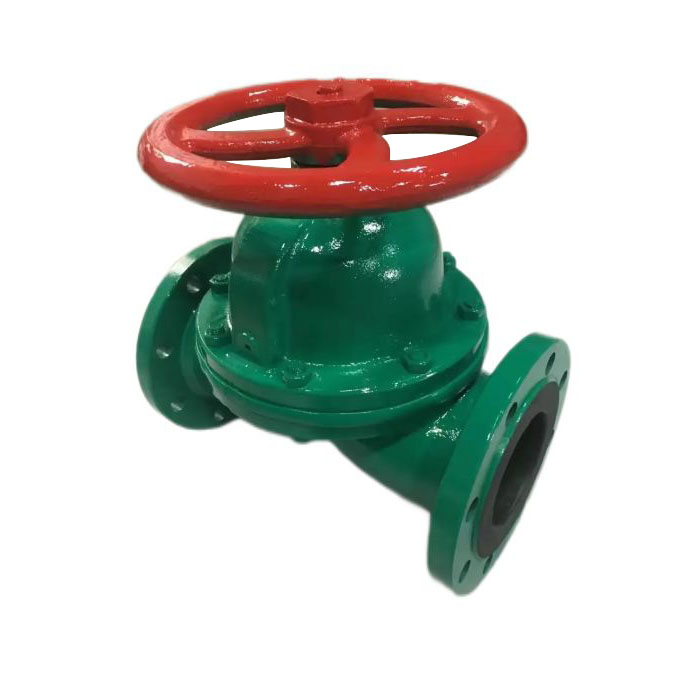

- Vannes à membrane de type déversoir :Offre un meilleur contrôle de limitation, couramment utilisé dans les industries chimiques et pharmaceutiques.
- Vannes sanitaires à membrane :Fabriqué à partir de matériaux de haute pureté pour les applications alimentaires, de boissons et biotechnologiques.
Matériaux et compatibilité
Les vannes à membrane sont fabriquées à partir de divers matériaux pour traiter des fluides corrosifs, abrasifs ou de haute pureté :
| Matériel | Application |
|---|---|
| Acier inoxydable | Fluides corrosifs, environnements haute pression |
| PVC | Traitement de l'eau, produits chimiques d'usage général |
| PP (Polypropylène) | Acides, solutions alcalines, procédés à basse température |
| Élastomères (EPDM, PTFE) | Construction de diaphragme pour la résistance chimique |
Avantages clés
Les vannes à membrane offrent plusieurs avantages pratiques pour les processus industriels :
- Le joint hermétique empêche les fuites et la contamination
- Contrôle précis des débits
- Entretien simple ; seul le diaphragme doit être remplacé
- Convient aux fluides corrosifs et abrasifs
- Intégration facile dans les applications sanitaires et de salles blanches
Applications industrielles
Ces vannes sont largement utilisées dans les secteurs nécessitant fiabilité et pureté :
- Traitement chimique :Manipulation d'acides, de solvants et de produits chimiques corrosifs
- Traitement de l'eau :Contrôler le débit d'eau, doser les produits chimiques
- Pharmaceutique et biotechnologique :Maintenir des conditions stériles
- Nourriture et boissons :Assurer une manipulation hygiénique des fluides
- CVC et systèmes industriels :Gestion des gaz et des liquides dans les pipelines
Comment sélectionner la bonne vanne à membrane
Le choix de la vanne à membrane appropriée nécessite d'évaluer les conditions du processus :
- Type de fluide :Tenir compte de la compatibilité chimique avec les matériaux des vannes
- Pression et température :S'assurer que les caractéristiques nominales des vannes répondent aux exigences opérationnelles
- Besoins en matière de contrôle de flux :Sélectionnez le type direct pour un simple marche/arrêt ou le type de déversoir pour l'étranglement.
- Exigences sanitaires :Pour un usage alimentaire ou pharmaceutique, sélectionnez des vannes avec certification sanitaire
- Entretien:Préférez les vannes avec des membranes facilement remplaçables
Foire aux questions
Q1 : Les vannes à membrane peuvent-elles gérer des fluides abrasifs ?
A1 : Oui, l'utilisation de matériaux de membrane appropriés tels que le PTFE peut résister à l'abrasion et à la corrosion, garantissant ainsi la durabilité.
Q2 : À quelle fréquence le diaphragme doit-il être remplacé ?
A2 : La fréquence de remplacement dépend du type de fluide et de la pression de fonctionnement, généralement tous les 1 à 3 ans pour les applications industrielles.
Q3 : Les vannes à membrane sont-elles adaptées aux applications à haute température ?
A3 : Les fluides à haute température nécessitent des membranes et des corps fabriqués à partir de matériaux résistants à la chaleur tels que l'acier inoxydable et des élastomères spécialisés.
