Comment fonctionne une vanne à conduite forcée en acier ?

Résumé de l'article

A porte forcée en acierest un composant essentiel de contrôle du débit largement utilisé dans les usines de traitement de l'eau, les centrales hydroélectriques, les systèmes d'irrigation, les projets de contrôle des inondations et la gestion de l'eau industrielle. Comprendre le fonctionnement d'une vanne de conduite forcée en acier aide les propriétaires de projet, les ingénieurs et les responsables des achats à sélectionner la bonne solution pour une sécurité, une efficacité et un contrôle des coûts à long terme. Cet article explique les principes de fonctionnement, la conception structurelle, les scénarios d'application, les critères de sélection, les considérations d'installation et les pratiques de maintenance, tout en abordant les problèmes courants des clients tels que les risques de fuite, la résistance à la corrosion et la fiabilité du cycle de vie.

Table des matières

• Aperçu des vannes à conduite forcée en acier
• Principe de fonctionnement expliqué
• Principaux composants structurels
• Scénarios d'application courants
• Principaux défis et solutions des clients
• Options de matériaux et de traitement de surface
• Lignes directrices de sélection pour les projets d'ingénierie
• Considérations relatives à l'installation et à la mise en service
• Optimisation de la maintenance et de la durée de vie
• Foire aux questions
• Conclusion et coordonnées

Contour

• Définir ce qu'est une vanne de conduite forcée en acier et pourquoi elle est utilisée
• Expliquer comment le débit d'eau est contrôlé par le mouvement de la porte
• Analyser les éléments de conception qui affectent l'étanchéité et la durabilité
• Discutez des applications pratiques dans tous les secteurs
• Fournir des conseils pour sélectionner et entretenir le bon portail

Aperçu des vannes à conduite forcée en acier

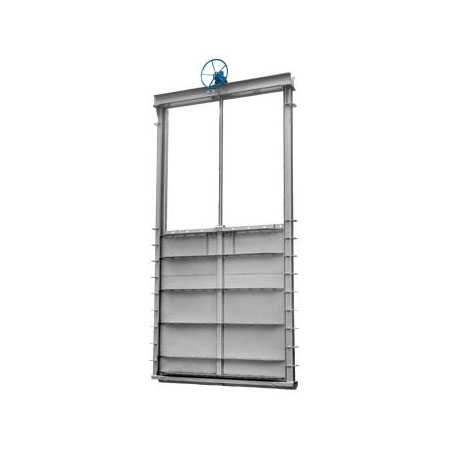

Une vanne de conduite forcée en acier est un dispositif mécanique installé à l'entrée ou à la sortie de canaux, de canalisations ou de réservoirs pour réguler, isoler ou couper le débit d'eau. Contrairement aux vannes coulissantes légères, les vannes forcées en acier sont conçues pour une résistance structurelle élevée, ce qui les rend adaptées aux grandes ouvertures, aux charges d'eau élevées et aux conditions de fonctionnement exigeantes.

Ces portes sont généralement fabriquées en acier au carbone ou en acier inoxydable et sont équipées de surfaces d'étanchéité usinées avec précision pour garantir une fermeture étanche. En raison de leur robustesse, les vannes pour conduites forcées en acier sont souvent sélectionnées pour les infrastructures critiques où une défaillance ou une fuite pourrait entraîner des conséquences opérationnelles ou environnementales importantes.

Principe de fonctionnement expliqué

Le principe de fonctionnement d'un portail à conduite forcée en acier repose sur le mouvement vertical ou horizontal d'un vantail au sein d'un cadre rigide. Lorsque le vantail du portail est relevé, l'eau peut passer par l'ouverture. Lorsqu'elle est abaissée, la porte appuie contre les surfaces d'étanchéité pour arrêter ou réguler le débit.

Le fonctionnement peut être manuel, électrique, hydraulique ou pneumatique, selon les exigences du projet. Le mécanisme de levage transfère la force uniformément pour éviter la déformation, garantissant un mouvement stable même sous une pression d'eau élevée. Ce mouvement contrôlé permet une régulation précise du débit et une isolation fiable lors de maintenance ou d’arrêts d’urgence.

Principaux composants structurels

Scénarios d'application courants

• Usines municipales d’approvisionnement en eau et de traitement des eaux usées
• Systèmes de prise et de rejet d’énergie hydroélectrique
• Stations de pompage de contrôle des crues et de drainage
• Canaux d'irrigation agricole
• Gestion des eaux de procédés industriels

Dans ces scénarios, les vannes forcées en acier sont appréciées pour leur capacité portante, leur fiabilité d’étanchéité et leur adaptabilité aux dimensions personnalisées.

Principaux défis et solutions des clients

L’une des préoccupations les plus courantes des clients concerne les fuites sous haute pression. Ce problème est résolu grâce à un usinage de précision, des matériaux d’étanchéité résilients et des tolérances d’assemblage strictes. Un autre défi est la corrosion dans des environnements agressifs. Les revêtements de protection et la sélection des matériaux jouent un rôle essentiel dans la prolongation de la durée de vie.

La fiabilité opérationnelle est également essentielle. Des mécanismes de levage mal conçus peuvent entraîner un blocage ou une usure inégale. Les vannes forcées en acier de haute qualité utilisent des tiges renforcées et des cadres guidés pour garantir un fonctionnement fluide sur des milliers de cycles.

Options de matériaux et de traitement de surface

• Acier au carbone avec revêtement époxy ou polyuréthane
• Acier inoxydable pour environnements corrosifs ou hygiéniques
• Galvanisation à chaud pour installations extérieures

Le choix du matériau et du traitement de surface doit être basé sur la qualité de l'eau, les conditions ambiantes et la durée de vie attendue.

Lignes directrices de sélection pour les projets d'ingénierie

Lors de la sélection d'une vanne de conduite forcée en acier, les ingénieurs doivent évaluer la taille de l'ouverture libre, la hauteur d'eau, la méthode d'installation et la fréquence de fonctionnement. La fabrication sur mesure est souvent recommandée pour les ouvertures non standard afin de garantir un ajustement et des performances appropriés.

Des fabricants tels que FYL proposent des solutions sur mesure qui intègrent l'analyse structurelle, l'optimisation de l'étanchéité et des systèmes d'actionnement compatibles pour répondre aux divers besoins des projets.

Considérations relatives à l'installation et à la mise en service

Une installation correcte affecte directement les performances du portail. Le cadre doit être aligné avec précision et solidement ancré pour éviter toute déformation. Lors de la mise en service, des tests opérationnels dans des conditions de charge doivent être effectués pour vérifier l'efficacité de l'étanchéité et la fluidité du mouvement.

Optimisation de la maintenance et de la durée de vie

L'inspection de routine des joints, des tiges et des revêtements permet d'identifier les premiers signes d'usure. La lubrification des pièces mobiles et le remplacement rapide des éléments d'étanchéité peuvent prolonger considérablement la durée de vie tout en réduisant les temps d'arrêt imprévus.

Foire aux questions

Quel est le principal avantage d’une vanne forcée en acier ?
Les vannes de conduite forcée en acier offrent une résistance élevée, une étanchéité fiable et conviennent aux grandes ouvertures et aux conditions de haute pression.

Les portails de conduite forcée en acier peuvent-ils être automatisés ?
Oui, ils peuvent être équipés d’actionneurs électriques ou hydrauliques pour un contrôle à distance et automatisé.

Combien de temps dure généralement une vanne de conduite forcée en acier ?
Avec une sélection et un entretien appropriés des matériaux, la durée de vie peut dépasser plusieurs décennies.

Conclusion et coordonnées

Comprendre le fonctionnement d'une vanne de conduite forcée en acier permet une meilleure prise de décision pour les projets de contrôle de l'eau où la sécurité, la durabilité et les performances ne sont pas négociables. De la conception structurelle à la maintenance à long terme, chaque détail influence le succès opérationnel.EFcontinue de soutenir des projets d'infrastructure mondiaux avec des solutions de portes forcées en acier conçues pour la fiabilité et l'efficacité.

Si vous planifiez un nouveau projet ou mettez à niveau un système existant,Contactez-nouspour discuter de solutions personnalisées de portes forcées en acier qui correspondent à vos exigences techniques et opérationnelles.
