Quels sont les types de clandes à contre-courant?

Dans les systèmes de contrôle des fluides,vannes à carreauxPeut empêcher le reflux du milieu et assurer un flux unidirectionnel de fluide. Cette valve très pratique est conçue en différents types en fonction des différentes applications et besoins, chacune avec des caractéristiques structurelles et fonctionnelles uniques.

1. Valve de chute de swing

Le disque de soupape duclapet anti-retour de balançoireest en forme de disque, et il est ouvert et fermé en tournant autour de l'arbre rotatif du canal de siège de soupape. Le canal interne de la soupape est rationalisé, de sorte que la résistance à l'écoulement est relativement faible, ce qui convient particulièrement aux occasions de grand calibre avec un faible débit et des changements d'état d'écoulement peu fréquents. Cependant, il ne convient pas au flux pulsé. Dans le cas d'un débit pulsé, ses performances d'étanchéité peuvent ne pas être aussi bonnes que les autres types de clapulades.

Les clapets de contrôle de balançoire peuvent être divisés en type de type unique, type à double flap et type multi-flap en fonction des différents calibres de vanne.

2. Valve de contrôle

Le disque de soupape du clapet anti-retour est ouvert et fermé en glissant le long de la ligne médiane verticale du corps de la vanne. Il a une structure compacte et un coefficient de résistance au fluide relativement grand, et fonctionne bien dans les occasions à haute pression et à petit calibre. Les méthodes d'installation des clapulades de levage sont différentes. Selon cette caractéristique, ils peuvent également être subdivisés en clapulades de relève verticale et clapet anti-témoin horizontal. Le premier est plus adapté aux pipelines verticaux, tandis que le second est commun dans les pipelines horizontaux.

3.

Le clapet anti-retour à débit axial est un type spécial de clapet anti-retour qui s'appuie sur la force du débit moyen pour pousser le disque de soupape pour se déplacer le long de l'axe pour obtenir une fermeture rapide. Cette valve est largement utilisée dans des industries telles que les pétrochimiques, en particulier dans certaines occasions qui nécessitent une réponse rapide, une perte de pression à faible pression et un faible bruit. Il convient plus aux conditions de travail sévères.

4.

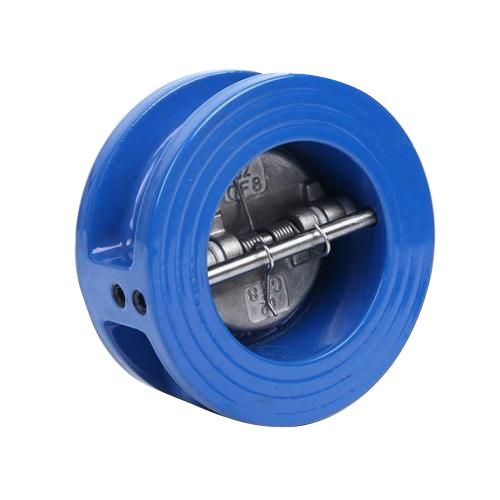

Leclapet anti-retour papillonest nommé d'après son disque de soupape de papillon unique. La valve a une grande zone d'écoulement lorsqu'elle est ouverte, réduit la résistance au fluide et a une structure simple, un poids léger et une installation facile. Il est largement utilisé dans une variété de systèmes de contrôle des fluides.

Les quatre ci-dessus sont des types plus courants devannes à carreaux. Bien sûr, il existe d'autres types spéciaux de vannes à contre-rupture, telles que les clapulades de compression et les clapulades vers les pipelines, qui sont généralement conçus en fonction des exigences de demande spécifiques et peuvent mieux répondre aux besoins des situations spéciales.
