Comment mesurer les vannes papillon

Vannes de papillonsont largement utilisés dans les applications industrielles et domestiques pour réguler l'écoulement des fluides. Mesurer correctement une vanne papillon est crucial pour assurer une installation appropriée, une compatibilité avec les systèmes de tuyauterie et des performances optimales. Voici un guide étape par étape pour mesurer les vannes de papillon:

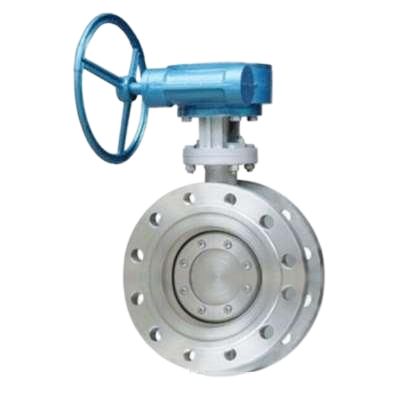

1. Comprendre les composants à mesurer

Avant de mesurer, familiarisez-vous avec les parties d'une valve papillon qui nécessitent un dimensionnement:

- Corps de valve: le boîtier principal qui contient le disque et le siège.

- Disque: La plaque circulaire qui tourne pour contrôler l'écoulement du fluide.

- Siège: la surface d'étanchéité entre le disque et le corps de soupape.

- Stem: The shaft connected to the disc, which transfers motion from the actuator.

- Bouche: les points de connexion entre la valve et le pipeline.

2. Outils dont vous aurez besoin

- Mesurer le ruban ou l'étrier

- Spécifications de référence ou feuilles de données

- Gauge de taille du tuyau (facultatif)

3. Étapes pour mesurer unVanne papillon

a) Déterminer la taille de la vanne

- Diamètre nominal (DN): Mesurez le diamètre intérieur du tuyau dans lequel la vanne sera installée. La taille de la vanne doit correspondre au diamètre nominal du tuyau.

- alésage de la soupape: mesurez le diamètre interne de la vanne lorsqu'il est complètement ouvert pour s'assurer qu'il correspond à l'alésage du tuyau.

b) Mesurer la distance en face à face

- Distance face à face: mesurez la distance entre les deux brides (ou extrémités) du corps de la valve. Ceci est essentiel pour s'assurer que la valve s'adapte dans le système de pipeline.

c) Mesurer les dimensions de la bride

- Mesurez le diamètre extérieur (OD) des brides.

- Vérifiez le diamètre du cercle du boulon (BCD): Le diamètre du cercle formé par les points centraux des trous de boulon.

- Comptez et mesurez les trous des boulons: Vérifiez le nombre de trous et leur diamètre.

d) Mesurer le disque de soupape

- Mesurez le diamètre du disque de soupape. Assurez-vous qu'il n'interfère pas avec le diamètre interne du tuyau ou des raccords lorsqu'il est complètement ouvert.

e) Vérifier la longueur et le diamètre de la tige

- Mesurez la longueur de la tige de soupape pour confirmer qu'elle correspond à votre actionneur ou à la gestion des exigences.

- Mesurez le diamètre de la tige pour assurer la compatibilité avec les actionneurs ou les opérateurs manuels.

f) Vérifiez la garde

- Gandage ou autorisation de l'actionneur: Si la vanne utilise un levier ou un actionneur, mesurez la dégagement requis autour de la tige pour le faire fonctionner librement.

4. Considérations importantes

a) Normes et spécifications

Les vannes de papillon sont fabriquées selon des normes spécifiques telles que ANSI, DIN ou JIS. Assurez-vous que les mesures sont conformes à la norme pertinente pour votre région ou votre application.

b) Évaluation de pression

Vérifiez la classe de pression de la valve (par exemple, PN10, PN16) pour vous assurer qu'elle répond aux exigences de pression de fonctionnement du système.

c) Compatibilité des matériaux

Bien qu'il ne s'agisse pas d'une mesure directe, s'assurer que le matériau de la soupape (par exemple, en acier inoxydable, fer ductile) est compatible avec le fluide géré est critique.

d) Inspection des sièges et du joint

Inspectez les dimensions du siège de la valve et les surfaces d'étanchéité pour l'usure ou les dommages. Assurez-vous que le diamètre du siège correspond aux dimensions du disque pour un sceau approprié.

5. Utilisation de fiches techniques du fabricant

De nombreuses vannes papillon sont livrées avec des fiches techniques détaillées. Vérifiez vos mesures avec la fiche technique pour confirmer que la vanne répond aux exigences de votre système.

Conclusion

Mesurer unvanne papillonAssure avec précision un ajustement approprié, des performances optimales et une fiabilité à long terme. En suivant ce guide et en considérant toutes les dimensions critiques, vous pouvez sélectionner ou remplacer en toute confiance une vanne papillon qui s'intègre de manière transparente dans votre système.
