Quelles sont les classifications des vannes de porte?

S'il est classé par tige de valve,vannes de portePeut être divisé en soupapes de grille de tige montante et en vannes de grille de tige dissimulées. Le filetage trapézoïdal de la tige de soupape de la soupape de grille de tige montante est placé à l'extérieur du corps de soupape, situé sur la partie supérieure de la tige de soupape. En faisant tourner l'écrou de la tige de soupape, la tige de soupape entraîne le disque de porte pour monter et tomber de manière synchrone pour réaliser l'ouverture et la fermeture de la valve. Étant donné que l'écrou de tige de valve est à l'extérieur de la cavité corporelle, il est propice à la lubrification, et que l'état d'ouverture et de fermeture est intuitif et évident, il est donc largement utilisé. Cependant, dans des environnements sévères, les fils exposés de la tige de valve sont sensibles aux dommages et à la corrosion, et affectent même le fonctionnement.

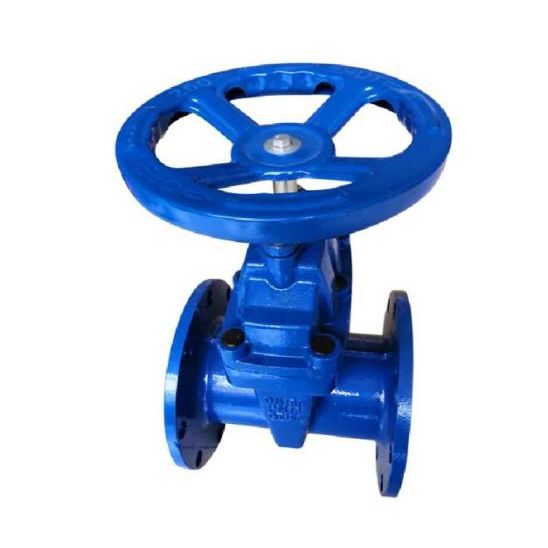

La soupape de grille de tige dissimulée est également appelée une soupape de grille de tige rotative. L'écrou de tige de soupape est placé à l'intérieur du corps de soupape, en contact direct avec le milieu, et est souvent fixé sur le disque de porte. L'écrou de tige de soupape entraîne le disque de porte pour se déplacer vers le haut et vers le bas pour terminer l'ouverture et la fermeture à travers la rotation de la tige de soupape. Habituellement, il y a un fil trapézoïdal au bas de la tige de soupape. À travers le fil au bas de la soupape et la rainure de guide sur le disque de soupape, le mouvement de rotation est converti en mouvement linéaire, c'est-à-dire que le couple de fonctionnement est converti en poussée de fonctionnement. Étant donné que le fil trapézoïdal utilisé pour la transmission est situé à l'intérieur du corps de la valve, il est sensible à la corrosion moyenne et ne peut pas être lubrifié. Le degré d'ouverture ne peut pas être directement observé et un dispositif d'indicateur est requis.

S'il est classé par structure,vannes de portePeut être divisé en deux types: vannes de porte de cale et vannes de porte parallèle. La surface d'étanchéité de la soupape plate est parallèle à la ligne médiane verticale, de sorte que les surfaces d'étanchéité sur le corps de la soupape et la plaque de grille sont également parallèles les unes aux autres. Le type de soupape de grille le plus courant est le type à double disque. Afin de fabriquer le corps de soupape et la plaque de grille a un contact étroit entre les deux surfaces d'étanchéité lors de la fermeture, un coin de poussée double face est souvent utilisé entre les deux plaques de grille. La plupart d'entre eux sont utilisés sur des pipelines à basse pression tels que les petits pipelines. Il y a aussi des vannes de porte parallèles avec des portes uniques, mais elles sont rares.

La surface d'étanchéité de la soupape de porte de coin est à un certain angle par rapport à la ligne médiane verticale, et c'est une soupape de porte avec deux surfaces d'étanchéité en forme de coin. La porte de la vanne de porte de coin est disponible en portes simples et doubles. L'avantage du type de porte à double porte est que l'exigence de précision de l'angle de surface d'étanchéité est faible, le changement de température n'est pas facile pour caler la porte et l'usure de la surface d'étanchéité peut être compensée en ajoutant des joints. L'inconvénient est que la structure est compliquée et qu'il est facile de coller dans les milieux visqueux. Plus important encore, la plaque de porte est facile à tomber après que les chicanes supérieures et inférieures ont été corrodées pendant de nombreuses années.

De plus, il existe d'autres façons de classification:

Selon différentes normes: National Standard Gate Valve, American Standard Gate Valve, German Standard Gate Valve, Japanese Standard Gate Valve.

Selon la méthode de connexion: soupape de porte de la fiche, soupape de porte soudée, soupape de porte filetée (également divisée en filetage interne et filetage externe).

Selon le niveau de pression: soupape de grille à haute pression, soupape de porte de pression faible (moyenne).

Selon la méthode de conduite: valve de porte électrique,vanne de porte pneumatique, soupape de porte manuelle.

Selon la classification des matériaux: soupape de grille en acier inoxydable, soupape de porte en acier forgé, soupape de grille en acier coulé, soupape de grille en acier en carbone, soupape de grille en fonte, soupape de grille de cuivre (également divisé en soupape de porte en bronze, soupape de porte en laiton), soupape de porte en céramique, soupape de porte en plastique.
