Quelle est la différence entre les soupapes papillon excentriques simples, doubles et triples?

1. Valve de papillon central

Les caractéristiques structurelles de ce type devanne papillonsont que l'axe de la tige de soupape, le centre de la plaque de papillon et le centre du corps sont dans la même position. La structure est simple et facile à fabriquer. Les vannes de papillon courantes en caoutchouc appartiennent à cette catégorie. L'inconvénient est que la plaque de papillon et le siège de valve sont toujours dans un état d'extrusion et de grattage, la distance de résistance est grande et l'usure est rapide. Afin de surmonter l'extrusion et le grattage et d'assurer les performances d'étanchéité, le siège de soupape est essentiellement fait de matériaux élastiques tels que du caoutchouc ou du polytétrafluoroéthylène, mais il est également limité par la température utilisée. C'est pourquoi les gens croient traditionnellement que les vannes de papillon ne résistent pas aux températures élevées.

2. Valve de papillon excentrique unique

Afin de résoudre le problème d'extrusion de la plaque de papillon et du siège de soupape de la valve de papillon concentrique, une seule valve papillon excentrique a été produite. Ses caractéristiques structurelles sont que l'axe de la tige de soupape s'écarte du centre de la plaque de papillon, de sorte que les extrémités supérieures et inférieures de la plaque de papillon ne deviennent plus l'axe de rotation et que les extrémités supérieures et inférieures de la plaque de papillon et le siège de la valve sont dispersées et réduites. Extrusion excessive. Cependant, en raison de la structure excentrique unique, le phénomène de grattage entre la plaque de papillon et le siège de soupape ne disparaît pas pendant toute la procédure d'ouverture et de fermeture de la valve, et la plage d'application est similaire à celle de la valve papillon concentrique, il n'est donc pas largement utilisé.

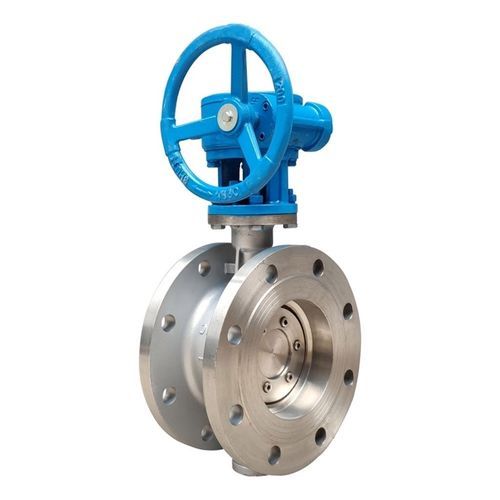

3. Valve papillon double excentrique

LeValve papillon double excentrique, qui est le plus largement utilisé à l'heure actuelle, est encore amélioré sur la base de la vanne papillon excentrique unique. Sa caractéristique structurelle est que l'axe de la tige de soupape s'écarte à la fois du centre de la plaque de papillon et du centre du corps. Le double effet excentrique permet à la plaque de papillon de se détacher rapidement du siège de la valve après l'ouverture de la valve, éliminant considérablement l'extrusion excessive inutile et le grattage entre la plaque de papillon et le siège de la valve, réduisant la résistance d'ouverture, réduisant l'usure et augmentant la durée de vie du siège de la valve. La réduction significative du grattage permet également à la double soupape de papillon excentrique d'utiliser des sièges de soupape métallique, ce qui améliore l'application de vannes de papillon dans des champs à haute température. Cependant, comme son principe d'étanchéité appartient à la structure d'étanchéité de la position, c'est-à-dire que la surface d'étanchéité de la plaque de papillon et du siège de soupape est en contact en ligne, et la déformation élastique causée par la plaque de papillon pressée du siège de la valve produit un effet d'étanchéité, les exigences de position de clôture sont très élevées (en particulier le siège de soupape métallique), et la capacité de pression est faible. C'est pourquoi les gens croient traditionnellement que les valves de papillon ne résistent pas à la haute pression et ont une forte fuite.

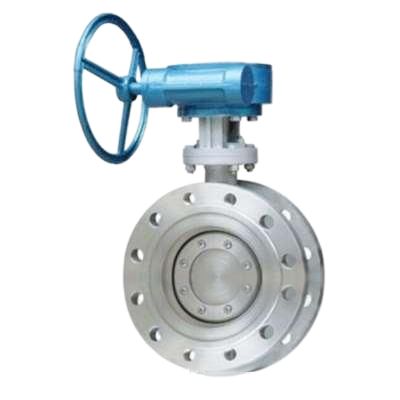

4. Valve de papillon triple excentrique

Pour être résistants à une température élevée, les joints durs doivent être utilisés, mais la fuite est grande; Pour avoir une fuite nulle, les joints souples doivent être utilisés, mais ils ne résistent pas à la température élevée. Afin de surmonter la contradiction de la double valve papillon excentrique, lavanne papillonétait excentrique pour la troisième fois. Sa caractéristique structurelle est que, bien que la position de l'axe de la tige de soupape à double excentrique soit excentrique, l'axe conique de la surface d'étanchéité de la plaque de papillon est dévié à l'axe cylindrique du corps. C'est-à-dire qu'après la troisième excentricité, la section d'étanchéité de la plaque de papillon n'est plus un véritable cercle, mais une ellipse, et la forme de sa surface d'étanchéité est asymétrique, un côté est enclin à la ligne centrale du corps, et l'autre côté est parallèle à la ligne centrale du corps.

La plus grande caractéristique de cette troisième excentricité est qu'elle modifie fondamentalement la structure d'étanchéité. Ce n'est plus un joint de position, mais un joint de torsion, c'est-à-dire qu'il ne dépend pas de la déformation élastique du siège de la valve, mais s'appuie complètement sur la pression de surface de contact du siège de la valve pour obtenir l'effet d'étanchéité. Par conséquent, le problème de la fuite zéro du siège de soupape métallique est résolu en un seul coup, et parce que la pression de surface de contact est proportionnelle à la pression moyenne, la haute pression et une résistance à haute température sont également résolues.
