Dans de nombreux systèmes industriels, le contrôle du débit de liquides et de gaz est essentiel pour un fonctionnement sûr et efficace. Parmi les différents types de vannes industrielles, laVanne papillonest devenu l'une des solutions de contrôle de débit les plus utilisées en raison de sa structure compacte, de sa conception légère et de son fonctionnement rapide.
Bien qu'une vanne papillon semble relativement simple par rapport à d'autres types de vannes, sa structure interne nécessite une ingénierie précise. Des usines de traitement de l'eau et des installations de traitement chimique aux systèmes CVC et aux industries électriques, les vannes papillon jouent un rôle important dans la gestion moderne des fluides.
Pourquoi les vannes papillon sont-elles largement utilisées dans les applications industrielles ?
L’une des raisons pour lesquelles les vannes papillon ont gagné en popularité est leur équilibre entre performances et praticité.
Par rapport à de nombreuses conceptions de vannes traditionnelles, les vannes papillon offrent :
Structure compacte
Poids réduit
Installation facile
Fonctionnement rapide
Consommation de matière réduite
Besoins de maintenance réduits
En raison de ces caractéristiques, ils sont couramment utilisés dans les systèmes où un contrôle fréquent du débit est requis.
Les applications typiques incluent :
Systèmes d'approvisionnement en eau
Traitement des eaux usées
Conduites CVC
Transformation des aliments et des boissons
Industries chimiques
Systèmes de protection incendie
Applications marines
Un secret de l'industrie : le disque de la vanne est au cœur des performances de la vanne papillon
De nombreuses personnes se concentrent sur l'apparence extérieure d'une vanne, mais les ingénieurs savent que la conception du disque influence grandement les performances.
Le disque interagit directement avec le fluide en écoulement, affectant :
Résistance à l'écoulement
Perte de pression
Performances d'étanchéité
Durée de vie
Un disque bien conçu peut réduire les turbulences et améliorer l’efficacité opérationnelle.
Différentes industries peuvent nécessiter différents matériaux de disque, tels que :
Acier inoxydable
Fonte ductile
Bronze d'aluminium
Alliages spéciaux
Le choix du matériau dépend de facteurs tels que :
Caractéristiques du fluide
Température
Pression
Exigences en matière de corrosion
Différents types de vannes papillon et leurs applications
Vanne papillon à plaquettes
La vanne papillon à plaquette est conçue pour s'adapter entre deux brides de pipeline.
Avantages :
Structure légère
Installation peu encombrante
Conception rentable
Il est largement utilisé dans les systèmes d’eau, les systèmes CVC et les canalisations industrielles générales.
Vanne papillon à cosse
Une vanne papillon à ergot comprend des inserts filetés autour du corps de la vanne.
Les avantages comprennent :
Entretien plus facile
Convient aux systèmes nécessitant le retrait d'une section de tuyau
Meilleure flexibilité d'installation
Vanne papillon à bride
Les vannes papillon à brides se connectent directement aux brides du pipeline.
Ils sont souvent utilisés pour :
Systèmes de pipelines plus grands
Applications à haute pression
Systèmes de processus industriels
Matériaux des vannes papillon : pourquoi le choix des matériaux est important
Différents environnements de travail nécessitent différents matériaux.
Les combinaisons de matériaux courantes comprennent :
Partie Matériaux Communs
Corps Fonte, Fonte Ductile, Acier inoxydable, Acier au carbone
Disque Acier inoxydable, Fonte ductile, Aluminium Bronze
Siège EPDM, NBR, PTFE, matériaux en caoutchouc
Arbre en acier inoxydable
Par exemple :
Les sièges EPDM sont couramment utilisés dans les applications aquatiques
Les sièges en PTFE répondent aux exigences de résistance chimique
Les composants en acier inoxydable sont préférés dans les environnements corrosifs
Le défi caché : la technologie d’étanchéité détermine la fiabilité des vannes
Une vanne papillon doit assurer une étanchéité fiable tout en permettant une rotation fluide.
Le système d’étanchéité doit équilibrer :
Faible couple de fonctionnement
Performances d'arrêt serrées
Longue durée de vie
Les conceptions d’étanchéité courantes comprennent :
Vannes papillon à siège élastique
Vannes papillon hautes performances
Vannes papillon triple excentration
Les conceptions à triple décalage sont particulièrement importantes pour les applications exigeantes, car le mouvement du disque réduit la friction entre les surfaces d'étanchéité, contribuant ainsi à améliorer la durabilité.
Tendances en matière d'automatisation : les vannes papillon deviennent plus intelligentes
Les vannes papillon traditionnelles sont actionnées manuellement, mais les systèmes industriels modernes utilisent de plus en plus un contrôle automatisé.
Les options d'actionneur courantes incluent :
Actionneurs pneumatiques
Utilisé là où un fonctionnement rapide et une automatisation industrielle sont nécessaires.

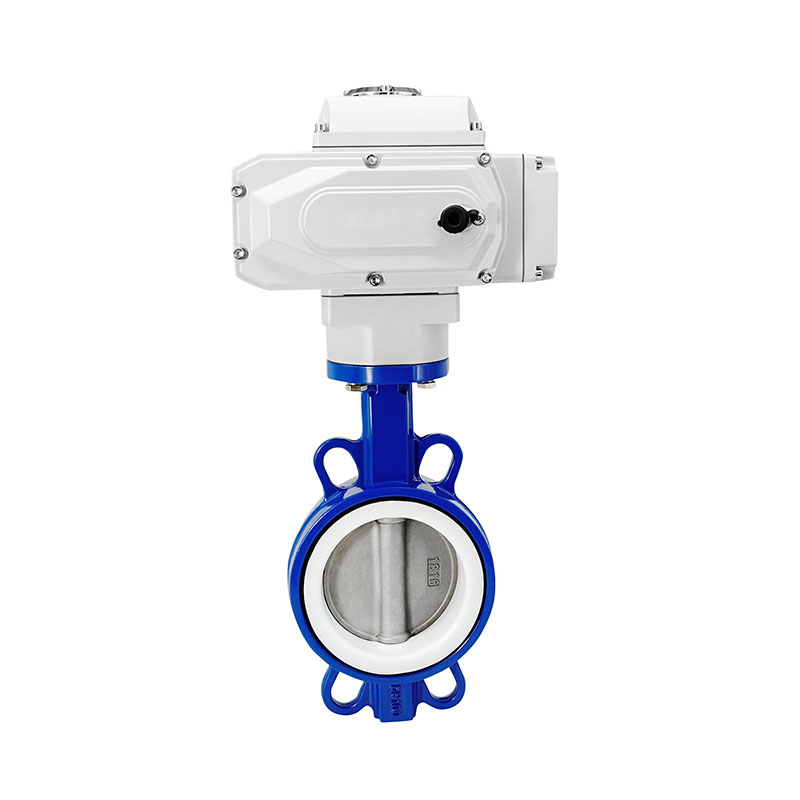

Actionneurs électriques
Convient aux applications nécessitant une télécommande précise.
Actionneurs hydrauliques
Utilisé dans les grands systèmes nécessitant une force de fonctionnement élevée.
Grâce aux capteurs et aux systèmes de contrôle numérique, les vannes papillon peuvent désormais faire partie des systèmes de gestion intelligents des pipelines.
Tendances de développement futures des vannes papillon
Matériaux plus performants
De nouveaux matériaux et traitements de surface améliorent la résistance à :
Corrosion
Porter
Températures extrêmes
Gestion intelligente des vannes
Les futurs systèmes de vannes intégreront de plus en plus :
Surveillance de position
Télécommande
Maintenance prédictive
Systèmes IoT industriels
Contrôle du débit économe en énergie
Les conceptions optimisées des vannes aident à réduire la perte de pression et à améliorer l’efficacité globale du système.
Conclusion : les vannes papillon restent un élément essentiel du contrôle des débits industriels
Bien qu’une vanne papillon ait une structure relativement simple, son rôle dans les systèmes industriels est loin d’être simple.
Grâce à l'amélioration continue des matériaux, de la technologie d'étanchéité et de l'automatisation, les vannes papillon sont devenues des solutions fiables pour contrôler les liquides et les gaz dans de nombreuses industries.
Des systèmes d'eau municipaux aux processus industriels avancés, cette vanne compacte continue de soutenir une gestion efficace et sûre des fluides dans le monde entier.
