Guide de sélection, d'installation, de dépannage et de maintenance des vannes papillon
Le noyau devanne papillonLa technologie réside dans sa conception « excentrique ». Différentes structures conviennent à des conditions de travail très différentes.
| Taper | Conception | Caractéristiques | Idéal pour |
|---|---|---|---|
| Concentrique / Décalage zéro | Le centre de l'arbre, le centre du disque et le centre du corps sont tous alignés. | Structure simple, mais le disque frotte constamment contre l'assise lors de l'ouverture/fermeture. Usure élevée, durée de vie courte. | Température normale, basse pression, services non critiques (par exemple, distribution d'eau). |
| Double décalage | Le centre de l’arbre est décalé par rapport aux centres du disque et du corps. | Le disque se soulève rapidement du siège après ouverture, réduisant considérablement la friction et l'usure. Durée de vie plus longue. Peut utiliser des sièges métalliques pour une plage de température plus large. | Le type le plus largement utilisé – applications industrielles générales, CVC, traitement de l’eau. |
| Triple décalage | Ajoute un troisième décalage angulaire à l’axe du cône d’étanchéité. | L'étanchéité est basée sur la pression de contact et non sur la déformation élastique. Offre une résistance aux températures élevées, une fermeture étanche aux bulles et une fuite minimale. | Services sévères – usines de séparation de gaz à vapeur, haute pression, cryogénique (GNL) et PSA. |

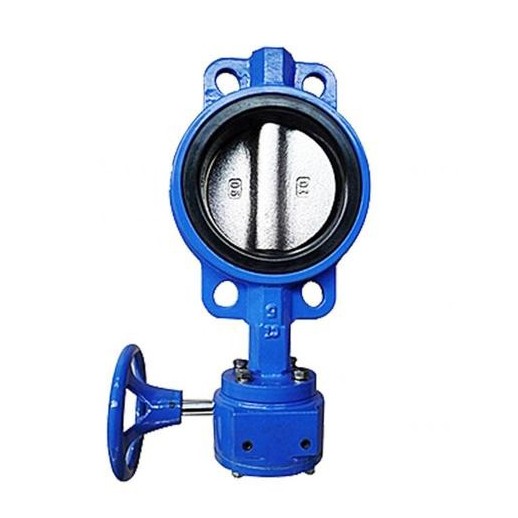

Conseil de pro : Pour la vapeur à haute température ou les services de processus critiques, optez toujours pour des vannes à siège métallique à triple excentration. Pour les conduites d’eau simples, une vanne concentrique à revêtement en caoutchouc est suffisante et économique.
Guide d'installation : deux détails qui font ou défont le travail
1. Correspondance des brides – La raison n°1 pour laquelle les vannes ne s'ouvrent pas
Une plainte très courante sur le terrain est "la vanne ne s'ouvre pas après l'installation". Le coupable utilise presque toujours une bride standard à face plate (FF) ou à face surélevée (RF) au lieu d'une bride spécifique à la vanne papillon.
-
Le problème : les brides standard ont un diamètre intérieur (ID) plus petit. Une fois boulonné, le diamètre de la bride emprisonne physiquement le disque, l'empêchant de tourner.
-
Le correctif :
Utilisez toujours les brides de vanne papillon recommandées par le fabricant (souvent avec un diamètre intérieur plus grand).
Avant l'installation, mesurez physiquement et vérifiez que le diamètre intérieur de la bride correspond au diamètre intérieur de l'alésage de la vanne.
2. Positionnement – Donnez à la valve une « espace de respiration »
-
Tuyaux droits en amont/en aval : installez la vanne à au moins 4 à 6 diamètres de tuyau à l'écart des pompes, des coudes ou des tés. Cela minimise les turbulences et les vibrations induites par l'écoulement, qui peuvent endommager le siège et affecter la précision du contrôle.
-
Position d'installation : Pendant l'installation, maintenez le disque en position ouverte (partiellement ouverte) (~ 10 à 15 °). Cela empêche le siège souple d'être creusé par le bord du disque en cas d'impact accidentel.
Dépannage : problèmes courants sur le terrain et solutions
| Problème | Causes possibles | Solutions |
|---|---|---|
| Fuite à travers le siège (fuite interne) | 1. Débris (calcaire, scories de soudure) piégés sur la surface d’étanchéité. 2. Disque pas complètement fermé (butée de l'actionneur mal réglée). 3. Couple inégal des boulons de bride déformant le siège. | 1. Rincez la ligne ou nettoyez manuellement la zone de scellage. 2. Recalibrez les limites de course de l'actionneur pour garantir une fermeture complète. 3. Resserrez les boulons de bride uniformément selon un motif en étoile à la valeur spécifiée. |
| Fuite au niveau des joints de bride (fuite externe) | 1. Joint vieilli ou incompatible avec le support. 2. Tension inégale des boulons de bride. | 1. Remplacez par des joints compatibles avec le support. 2. Utilisez une clé dynamométrique pour serrer uniformément les boulons selon les spécifications. |
| Collant / Difficile à utiliser | 1. Vanne laissée inactive pendant trop longtemps (accumulation de rouille ou de sédiments sur la tige/le roulement). 2. Des particules solides sont entrées dans le jeu du roulement. | 1. Pour les vannes de ralenti, faites-les fonctionner au moins une fois par mois pour éviter le grippage. 2. Pour les valves grippées, essayez de tapoter doucement le disque avec un maillet tout en appliquant de l'huile pénétrante. Les cas graves peuvent nécessiter le remplacement des roulements. |
| Fuite de la tige (fuite de la garniture) | 1. Matériau d’emballage séché, vieilli ou chimiquement incompatible. 2. Tige rayée, corrodée ou pliée. | 1. Sélectionnez l'emballage correct pour la température/pression/média. 2. Remplacez la tige et la garniture. Opérez toujours lentement pour éviter d'endommager la tige en raison de pics de couple soudains. |
Meilleures pratiques de maintenance – Mieux vaut prévenir que guérir
-
Exercice régulier : Pour les vannes qui ne sont pas utilisées fréquemment, faites-les fonctionner complètement ouvertes à complètement fermées au moins une fois par mois. Cela empêche le disque et le siège de « geler » ensemble en raison de sédiments ou d'une corrosion mineure.
-
Lubrification : Injectez régulièrement de la graisse à base de lithium ou recommandée par le fabricant dans les graisseurs (le cas échéant). Ceci est particulièrement essentiel dans les environnements côtiers ou à forte humidité pour éviter la corrosion de la tige/des roulements.
-
Vérifier l'état de l'actionneur :
Pour les actionneurs électriques : vérifiez la tension, la fonctionnalité du fin de course et le niveau d'huile de la boîte de vitesses.
Pour les actionneurs pneumatiques/hydrauliques : vérifiez les fuites d'air/d'huile, la propreté du filtre et la pression d'alimentation constante.
- Surveiller l'usure du siège : si vous remarquez que l'actionneur met plus de temps à fermer complètement la vanne, le siège souple peut s'user. Pour les services critiques, envisagez de planifier un remplacement de siège avant qu’une fuite ne se produise.
