Comment fonctionne une vanne à membrane dans les systèmes de contrôle des fluides industriels ?

Résumé de l'article

Vannes à membranesont largement utilisés dans les industries qui nécessitent un contrôle de débit fiable, une prévention de la contamination et une résistance à la corrosion. Leur structure simple et leur mécanisme d'étanchéité efficace les rendent adaptés aux applications impliquant des produits chimiques agressifs, des boues ou des processus hygiéniques. Cet article explique le fonctionnement des vannes à membrane, leur structure interne, leurs principaux avantages et comment choisir la vanne adaptée à des conditions industrielles spécifiques. Il met également en évidence des considérations pratiques qui aident les utilisateurs à éviter les problèmes opérationnels courants et à améliorer la fiabilité du système.

Table des matières

• Contour
• Qu'est-ce qu'une vanne à membrane ?
• Composants clés d'une vanne à membrane
• Comment fonctionne une vanne à membrane ?
• Types courants de vannes à membrane
• Avantages de l'utilisation de vannes à membrane
• Comment sélectionner la bonne vanne à membrane
• Applications industrielles typiques
• Conseils de maintenance pour une fiabilité à long terme
• FAQ
• Contactez-nous

Contour

• Introduction à la technologie des vannes à membrane
• Composants et matériaux de base
• Mécanisme opérationnel
• Variations de conception de vanne
• Avantages et caractéristiques de performance
• Secteurs d'application
• Considérations de sélection
• Directives d'entretien
• Questions fréquemment posées

Qu'est-ce qu'une vanne à membrane ?

Une vanne à membrane est un type de vanne d'arrêt et de régulation qui utilise une membrane flexible pour réguler le débit des fluides. Contrairement aux vannes traditionnelles qui reposent sur un contact métal sur métal pour l'étanchéité, une vanne à membrane isole le fluide de travail du mécanisme de la vanne à l'aide d'une membrane élastomère. Cette conception offre d'excellentes performances d'étanchéité et empêche la contamination.

Le diaphragme est pressé contre un siège situé à l'intérieur du corps de la vanne pour arrêter le débit. Lorsque l'actionneur soulève la membrane du siège, le fluide peut traverser la vanne. Étant donné que les composants internes sont séparés du chemin du fluide, les vannes à membrane sont particulièrement adaptées aux processus corrosifs, abrasifs ou hygiéniques.

Des industries telles que la transformation chimique, le traitement de l'eau, la production pharmaceutique et la fabrication alimentaire s'appuient généralement sur des vannes à membrane pour une régulation de débit sûre et précise.

Composants clés d'une vanne à membrane

Comprendre la structure d'une vanne à membrane aide les utilisateurs à mieux évaluer ses performances et sa fiabilité. Bien que les conceptions varient légèrement selon les fabricants, la plupart des vannes à membrane sont constituées de plusieurs composants essentiels.

Le diaphragme lui-même est généralement fabriqué à partir de matériaux tels que l'EPDM, le PTFE ou des composés de caoutchouc. Le choix du matériau de la membrane dépend de la compatibilité chimique et des exigences de température du fluide de procédé.

Comment fonctionne une vanne à membrane ?

Le principe de fonctionnement d'une vanne à membrane est relativement simple mais très efficace. La vanne contrôle le débit de fluide en déplaçant un diaphragme flexible vers ou loin du siège de vanne.

Lorsque l'actionneur ou le volant tourne, la tige de la vanne se déplace vers le bas. Ce mouvement pousse le compresseur, qui presse fermement le diaphragme contre le siège à l'intérieur du corps de la vanne. Une fois que le diaphragme entre en contact avec le siège, le chemin d'écoulement devient complètement étanche, arrêtant ainsi le mouvement du fluide.

Pour ouvrir la vanne, l'actionneur soulève la tige vers le haut. Le compresseur relâche la pression sur le diaphragme, lui permettant de s'éloigner du siège. Le fluide peut alors passer librement à travers le corps de la vanne.

Étant donné que le diaphragme isole les pièces mécaniques du fluide, la vanne subit moins de corrosion et de contamination internes. Cette structure réduit également le risque de fuite par rapport aux conceptions de vannes conventionnelles.

Types courants de vannes à membrane

Il existe plusieurs configurations de vannes à membrane pour répondre à différentes exigences opérationnelles. Les deux modèles les plus courants sont les vannes à déversoir et les vannes à passage direct.

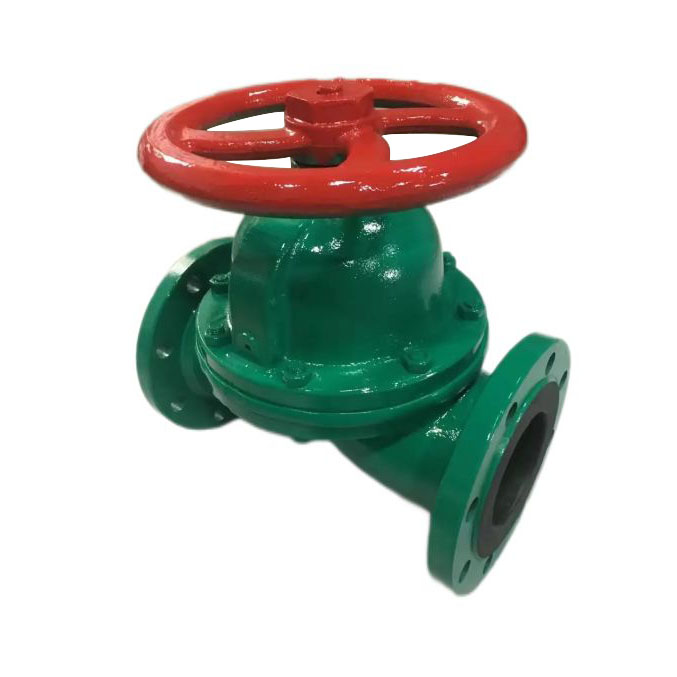

• Vanne à membrane de type déversoir
  Cette conception comporte un siège surélevé ou un déversoir à l'intérieur du corps de la vanne. Le diaphragme appuie contre le déversoir pour fermer la vanne. Il nécessite moins de déplacement du diaphragme et offre une durée de vie plus longue.
• Vanne à membrane directe
  Cette conception offre un chemin d'écoulement droit avec une obstruction minimale. Il est souvent utilisé dans des applications impliquant des fluides visqueux, des boues ou des solides.

Chaque type offre différents avantages en fonction des propriétés du fluide et des exigences du système.

Avantages de l'utilisation de vannes à membrane

Les vannes à membrane offrent plusieurs avantages qui les rendent attrayantes pour les processus industriels modernes. Leur structure unique offre une fiabilité opérationnelle tout en minimisant les risques de contamination.

• Excellentes performances d’étanchéité aux fuites
• Isolation des fluides de travail des pièces mécaniques
• Haute résistance aux produits chimiques corrosifs
• Convient aux boues et aux fluides visqueux
• Maintenance et remplacement du diaphragme simples
• Risque réduit de contamination du produit

Ces caractéristiques permettent aux vannes à membrane de fonctionner de manière fiable dans des environnements exigeants où les types de vannes traditionnels peuvent avoir des difficultés.

Comment sélectionner la bonne vanne à membrane

Choisir la bonne vanne à membrane est essentiel pour maintenir l’efficacité du système et éviter les problèmes opérationnels. Plusieurs facteurs techniques doivent être évalués lors du processus de sélection.

Une évaluation minutieuse de ces facteurs garantit que la vanne sélectionnée fonctionne efficacement tout au long de son cycle de vie opérationnel.

Applications industrielles typiques

Les vannes à membrane sont largement utilisées dans les industries qui nécessitent une étanchéité fiable et un contrôle de la contamination. Leur polyvalence les rend adaptés aussi bien aux environnements industriels que sanitaires.

• Usines de traitement chimique
• Installations de traitement de l'eau et des eaux usées
• Fabrication pharmaceutique
• Production d'aliments et de boissons
• Systèmes de boues minières
• Laboratoires de biotechnologie

Des entreprises telles queTianjin Fuyaolai Technology Co., Ltd.fabriquer des vannes à membrane conçues pour répondre à des normes industrielles strictes. Leurs vannes sont conçues pour offrir durabilité, résistance à la corrosion et contrôle de débit stable dans une large gamme d'applications.

Conseils de maintenance pour une fiabilité à long terme

Bien que les vannes à membrane aient une structure relativement simple, un entretien de routine permet de prolonger la durée de vie et de maintenir des performances optimales.

• Inspectez périodiquement les diaphragmes pour détecter tout signe d’usure ou de fissuration.
• Assurez-vous que les boulons et les fixations restent correctement serrés.
• Vérifiez s'il y a des vibrations ou des fuites inhabituelles pendant le fonctionnement.
• Remplacez les membranes selon les recommandations du fabricant.
• Vérifiez le fonctionnement de l’actionneur pour une ouverture et une fermeture en douceur.

Une maintenance régulière évite les pannes inattendues et garantit un fonctionnement stable dans les systèmes industriels critiques.

FAQ

Q1 : Qu’est-ce qui rend les vannes à membrane adaptées aux fluides corrosifs ?

Le diaphragme isole le fluide de procédé des composants métalliques internes. Cela empêche la corrosion et protège le mécanisme de la vanne des dommages chimiques.

Q2 : Les vannes à membrane peuvent-elles gérer des boues ou des fluides visqueux ?

Oui. Les vannes à membrane directe sont particulièrement efficaces pour les applications de boues car elles offrent un chemin d'écoulement fluide qui réduit le colmatage.

Q3 : À quelle fréquence le diaphragme doit-il être remplacé ?

La fréquence de remplacement dépend des conditions de fonctionnement telles que la pression, la température et l'exposition aux produits chimiques. Une inspection régulière permet de déterminer quand le remplacement est nécessaire.

Q4 : Les vannes à membrane sont-elles adaptées aux industries hygiéniques ?

Oui. Parce que la conception des vannes empêche la contamination et permet un nettoyage facile, les vannes à membrane sont largement utilisées dans les industries pharmaceutique et agroalimentaire.

Contactez-nous

La sélection de la bonne vanne à membrane peut améliorer considérablement la sécurité, l'efficacité et la fiabilité des systèmes de contrôle des fluides. Si vous recherchez des vannes à membrane industrielles de haute qualité,Tianjin Fuyaolai Technology Co., Ltd.fournit des solutions fiables adaptées à un large éventail d’applications industrielles.

Visitez la page du produit pour explorer les spécifications détaillées et les configurations disponibles :
https://www.fuyaolaivalve.com/diaphragm-valve

Notre équipe technique est prête à vous aider à choisir la vanne la plus adaptée aux exigences de votre projet.Contactez-nousaujourd'huipour recevoir des conseils professionnels, des détails sur les produits et des solutions personnalisées pour vos systèmes de contrôle des fluides.
