Différence entre les vannes papillon excentriques et concentriques
Les vannes papillon sont largement utilisées pour le contrôle du débit dans les systèmes de tuyauterie, les types excentriques et concentriques (ou à ligne centrale) étant deux conceptions courantes. La principale différence réside dans la position de la tige par rapport au disque.
Dans une vanne papillon concentrique, la tige passe par le centre du disque, qui est également aligné avec la ligne médiane du tuyau. Cette conception simple offre un faible coût et une taille compacte, ce qui la rend adaptée aux applications basse pression non critiques telles que le CVC ou le traitement de l'eau. Cependant, le disque entre constamment en contact avec le siège pendant le fonctionnement, provoquant une usure et limitant son utilisation dans des services à haute pression ou haute température.

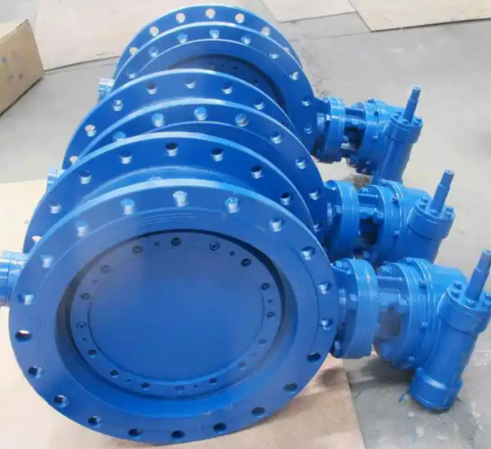

En revanche, une vanne papillon excentrique a sa tige décalée par rapport au centre du disque : soit un décalage simple, double ou triple. Ce décalage réduit la friction entre le disque et le siège lors de l'ouverture et de la fermeture, ce qui se traduit par une durée de vie plus longue, une meilleure étanchéité et une adaptation aux applications plus exigeantes telles que la vapeur, le pétrole et le gaz. Les vannes à triple excentration, en particulier, assurent une fermeture étanche aux bulles et gèrent efficacement les températures et les pressions élevées.
En résumé, les vannes concentriques sont économiques et simples mais leurs performances sont limitées, tandis que les vannes excentriques offrent une durabilité, une étanchéité et une polyvalence améliorées pour une utilisation industrielle.
