Résumé de l'article : Vannes à membranesont des composants essentiels dans les industries nécessitant un contrôle précis des fluides et des normes de pureté élevées. Cet article explore la conception, la fonctionnalité, les matériaux, les applications, la maintenance et le dépannage des vannes à membrane, fournissant un guide pratique pour les ingénieurs, les spécialistes des achats et les opérateurs industriels à la recherche de solutions fiables pour la gestion des fluides.
Table des matières
- Présentation des vannes à membrane
- Types de vannes à membrane
- Matériaux de vannes et leurs applications
- Principaux avantages des vannes à membrane
- Directives d'installation et d'entretien
- Dépannage des problèmes courants
- Foire aux questions
- Conclusion et contact
Présentation des vannes à membrane
Les vannes à membrane sont des vannes de régulation spécialisées qui régulent le débit de fluide à l'aide d'une membrane flexible positionnée entre le corps de la vanne et un actionneur. Le diaphragme agit comme une barrière séparant le fluide des composants mécaniques de la vanne. Cette conception garantit un joint hermétique, évitant les fuites et maintenant la pureté du système.
Des industries telles que les produits pharmaceutiques, l'alimentation et les boissons, la biotechnologie, la transformation chimique et le traitement de l'eau dépendent fortement des vannes à membrane en raison de leur capacité à gérer des fluides corrosifs ou propres sans contamination. Le contrôle précis offert par les vannes à membrane les rend adaptées aux applications tout ou rien et d'étranglement.
Types de vannes à membrane
Il existe plusieurs types de vannes à membrane, chacune adaptée à des besoins industriels spécifiques :

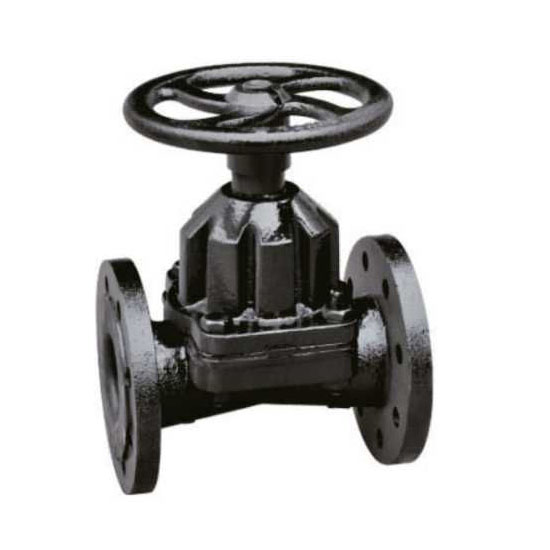

- Vannes à passage direct (à passage intégral) :Conçu pour une résistance à l'écoulement minimale, adapté aux fluides visqueux ou chargés de particules.
- Vannes de type déversoir :Dispose d'un déversoir surélevé dans le corps de la vanne pour soutenir le diaphragme, offrant un meilleur contrôle de l'étranglement et idéal pour les applications avec des boues.
- Vannes à membrane manuelles ou automatisées :Les vannes manuelles utilisent des volants ou des leviers, tandis que les vannes automatisées intègrent des actionneurs pneumatiques ou électriques pour la télécommande.
Matériaux de vannes et leurs applications
Le choix du matériau affecte considérablement la compatibilité chimique, la durabilité et la rentabilité de la vanne. Les matériaux courants comprennent :
| Matériel | Applications | Avantages clés |
|---|---|---|
| Acier inoxydable | Produits chimiques, alimentaires, biotechnologies | Haute résistance à la corrosion, conformité sanitaire |
| PVC (chlorure de polyvinyle) | Traitement de l'eau, produits chimiques doux | Économique, léger, résistant à de nombreux acides |
| PP (Polypropylène) | Produits chimiques industriels, acides, alcalis | Excellente résistance chimique, léger |
| Diaphragme doublé PTFE | Acides forts, produits chimiques agressifs | Haute pureté, non réactif, longue durée de vie |
Principaux avantages des vannes à membrane
Les vannes à membrane sont préférées dans les industries où la pureté des fluides, un contrôle précis et la prévention des fuites sont cruciaux. Les principaux avantages comprennent :
- Fonctionnement étanche :Le diaphragme flexible assure une fermeture hermétique.
- Conformité de haute pureté :Convient aux fluides pharmaceutiques et biotechnologiques.
- Entretien facile :Seul le diaphragme nécessite un remplacement périodique.
- Résistance à la corrosion :Compatible avec une large gamme de produits chimiques agressifs.
- Installation polyvalente :Disponible pour les opérations manuelles et automatisées.
- Contrôle précis du débit :Efficace pour les applications marche/arrêt et d'étranglement.
Directives d'installation et d'entretien
Une installation et un entretien appropriés améliorent les performances et la longévité des vannes à membrane :
- Assurer l’alignement du pipeline pour éviter les contraintes sur le diaphragme.
- Utilisez des joints et des joints appropriés au fluide sélectionné et à la pression de fonctionnement.
- Inspectez régulièrement les diaphragmes pour déceler toute usure, déchirure ou déformation.
- Nettoyez périodiquement les composants internes de la vanne pour éviter l’accumulation de sédiments.
- Lubrifiez les composants de l’actionneur selon les recommandations du fabricant.
- Testez le fonctionnement de la vanne après l'installation pour garantir une performance sans fuite.
Dépannage des problèmes courants
Même avec des vannes à membrane fiables, des problèmes de fonctionnement occasionnels peuvent survenir. Les problèmes typiques incluent :
| Problème | Cause possible | Solution recommandée |
|---|---|---|
| Fuite du siège de soupape | Usure ou mauvais alignement du diaphragme | Remplacer le diaphragme, réaligner l'actionneur |
| La vanne ne se ferme pas complètement | Débris sur le diaphragme ou le déversoir | Nettoyer l'intérieur de la vanne, inspecter la membrane |
| Couple d'actionneur élevé requis | Désalignement du corps de vanne ou raidissement de la membrane | Vérifier l'alignement, remplacer le diaphragme s'il est durci |
| Corrosion sur le corps de la vanne | Fluide incompatible ou exposition prolongée | Utiliser un matériau résistant à la corrosion ou un revêtement en PTFE |
Foire aux questions
Q1 : À quelle fréquence un diaphragme doit-il être remplacé ?
R : Le remplacement dépend du type de fluide, de la pression de fonctionnement et de la fréquence d'utilisation. En règle générale, une inspection visuelle tous les 6 à 12 mois est recommandée, avec un remplacement immédiat si des fissures ou des déformations sont détectées.
Q2 : Les vannes à membrane peuvent-elles gérer les systèmes haute pression ?
R : Oui, à condition que les matériaux de la vanne et de la membrane soient adaptés à la plage de pression spécifique. Les vannes en acier inoxydable supportent souvent des pressions plus élevées que les variantes en plastique.
Q3 : Les vannes à membrane sont-elles adaptées aux applications sanitaires ?
R : Absolument. Leur conception étanche et leurs surfaces lisses minimisent le risque de contamination, ce qui les rend idéaux pour les applications pharmaceutiques, alimentaires et biotechnologiques.
Conclusion et contact
Les vannes à membrane offrent un contrôle des fluides fiable, précis et propre dans plusieurs industries. En sélectionnant le type de vanne, le matériau et le calendrier de maintenance appropriés, les opérateurs peuvent améliorer les performances du système et réduire les temps d'arrêt.Tianjin Fuyaolai Technology Co., Ltd.propose une gamme complète de vannes à membrane de haute qualité conçues pour répondre aux normes internationales.
Pour plus d'informations sur les spécifications, les prix et la personnalisation OEM,Contactez-nousaujourd'hui et découvrez comment nos vannes à membrane peuvent optimiser vos systèmes de gestion des fluides.
