Comment les vannes d’air sont-elles appliquées dans les systèmes de contrôle des fluides industriels ?

Abstrait

Vannes pneumatiquessont des composants de contrôle essentiels utilisés dans les systèmes de fluides sous pression et non pressurisés pour réguler, libérer ou admettre l'air pendant le fonctionnement du pipeline. Cet article fournit un examen technique complet des vannes d'air, en se concentrant sur la conception structurelle, les paramètres opérationnels, la logique d'application et l'intégration au niveau du système. Grâce à une approche structurée et axée sur des questions, la discussion clarifie le fonctionnement des vannes d'air dans les environnements industriels modernes et pourquoi des spécifications et une sélection correctes affectent directement la stabilité, la sécurité et les performances à long terme du système.

Contour

1. Présentation du produit et positionnement technique
2. Paramètres clés et spécifications techniques
3. Comment les vannes d’air fonctionnent-elles dans les applications réelles ?
4. Questions courantes sur les vannes d'air et réponses pratiques

Table des matières

• 1. Présentation du produit et positionnement technique
• 2. Paramètres clés et spécifications techniques
• 3. Comment les vannes d'air fonctionnent-elles dans les applications réelles ?
• 4. Questions courantes sur les vannes d'air et réponses pratiques

1. Présentation du produit et positionnement technique

Une vanne d'air est un dispositif mécanique conçu pour gérer la présence d'air dans les systèmes de transmission de fluides. Pendant le remplissage, la vidange ou le fonctionnement en régime permanent du pipeline, l'accumulation d'air ou les conditions de vide peuvent compromettre l'efficacité et l'intégrité structurelle. Les vannes d'air sont installées à des points stratégiques, tels que des altitudes élevées, des sorties de pompe et de longues courses horizontales, pour maintenir un comportement contrôlé de l'air dans le système.

L'objectif principal de cet article est d'expliquer comment les vannes d'air contribuent au fonctionnement stable du système en relevant les défis liés à l'air qui surviennent couramment dans les réseaux d'approvisionnement en eau, les lignes de traitement industriel, les systèmes de circulation CVC et les canalisations de transport de produits chimiques. L'accent est mis sur la logique d'ingénierie plutôt que sur le langage promotionnel, conformément aux pratiques professionnelles en matière d'approvisionnement et de spécifications.

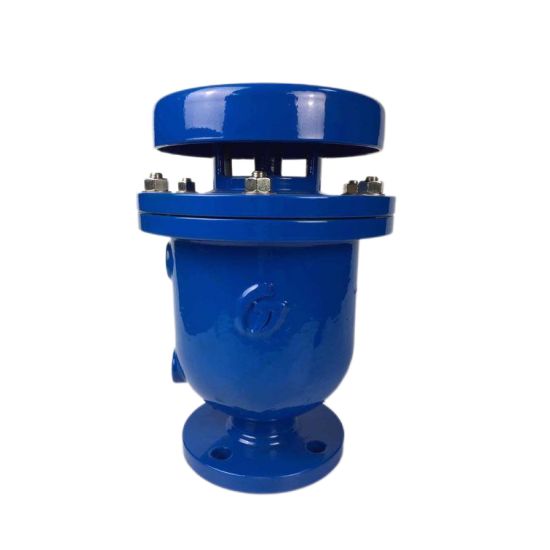

D'un point de vue structurel, les vannes d'air se composent généralement d'un corps de vanne, d'un mécanisme à flotteur, d'une interface d'étanchéité et d'un orifice de décharge. Ces éléments interagissent de manière dynamique en réponse aux changements de pression, permettant une gestion automatique de l'air sans entrées de commande externes.

2. Paramètres clés et spécifications techniques

Une définition précise des paramètres est essentielle lors de la sélection d’une vanne d’air pour un usage industriel. Le tableau suivant résume les spécifications techniques couramment référencées qui influencent la compatibilité et les performances.

Ces paramètres doivent être évalués par rapport aux débits du système, aux profils d'élévation et aux conditions de pression transitoires. Le surdimensionnement ou le sous-dimensionnement d'une vanne d'air peut entraîner une libération d'air inefficace ou des fluctuations de pression involontaires.

3. Comment les vannes d'air fonctionnent-elles dans les applications réelles ?

Les vannes d'air sont déployées dans plusieurs secteurs industriels, chacun présentant des défis opérationnels uniques. Comprendre le comportement spécifique à l’application est essentiel pour une intégration correcte.

Dans les systèmes de transport d'eau municipaux, les vannes d'air sont positionnées aux points hauts des canalisations pour libérer l'air emprisonné pendant les cycles de remplissage. Cela évite la restriction du débit et minimise le risque de coups de bélier induits par l'air. Lors des opérations de vidange, les mêmes vannes admettent de l'air pour éviter la formation de vide qui pourrait effondrer les parois des tuyaux.

Dans les pipelines de processus industriels, les vannes d'air prennent en charge un comportement d'écoulement constant en stabilisant les profils de pression interne. Les systèmes transportant des produits chimiques, de l'eau de refroidissement ou des effluents traités s'appuient sur une gestion prévisible de l'air pour protéger les pompes, les compteurs et les instruments de contrôle.

Les boucles de circulation CVC représentent un autre domaine d’application critique. L’entraînement de l’air dans les systèmes de chauffage et de refroidissement en boucle fermée peut réduire l’efficacité du transfert de chaleur et augmenter la consommation d’énergie. Les vannes d'air correctement spécifiées permettent une ventilation continue sans intervention manuelle, assurant ainsi la stabilité opérationnelle à long terme.

Dans ces scénarios, les performances sont déterminées non seulement par la conception de la vanne, mais également par l'emplacement d'installation, l'accessibilité pour la maintenance et la compatibilité avec les composants en amont et en aval.

4. Questions courantes sur les vannes d'air et réponses pratiques

Comment une vanne d'air libère-t-elle automatiquement l'air pendant le remplissage du pipeline ?

Lorsqu’un pipeline est initialement rempli, de grands volumes d’air sont déplacés par le fluide entrant. La vanne d'air reste ouverte en raison de l'absence de pression interne, permettant à l'air de s'échapper librement. Lorsque le fluide atteint la chambre de la vanne, le flotteur monte et ferme l'orifice, faisant passer le système en fonctionnement sous pression.

Comment l’air est-il admis dans le système pendant la vidange du pipeline ?

Lors d’une vidange ou d’un arrêt soudain du débit, la pression interne peut chuter en dessous des niveaux atmosphériques. La vanne d'air répond en ouvrant son chemin d'entrée, permettant à l'air extérieur d'entrer et d'égaliser la pression, évitant ainsi les dommages structurels liés au vide.

Comment une mauvaise sélection de vanne d’air affecte-t-elle la fiabilité du système ?

Un dimensionnement ou une pression nominale incorrects peuvent entraîner une évacuation d'air incomplète, des fuites excessives ou une réponse retardée aux changements de pression. Ces problèmes peuvent se manifester par du bruit, des vibrations, des lectures de débit inexactes ou une usure prématurée des équipements adjacents.

Conclusion et perspective de l'industrie

Les vannes d'air représentent un composant fondamental mais souvent sous-estimé dans les systèmes de contrôle des fluides. Leur rôle dans la gestion du comportement de l'air influence directement l'efficacité hydraulique, la sécurité mécanique et la continuité opérationnelle. À mesure que les réseaux d’infrastructures se développent et que les processus industriels deviennent plus automatisés, la demande de vannes d’air conçues avec précision continue de croître.

Dans ce contexte,EFa développé des solutions de vannes d'air alignées sur les normes d'ingénierie internationales et diverses exigences d'application. Grâce à une sélection cohérente de matériaux, des processus de fabrication contrôlés et une conception orientée application, FYL prend en charge un fonctionnement stable du système dans plusieurs secteurs.

Pour une consultation technique, des conseils sur les spécifications ou une assistance basée sur un projet concernant la sélection et l'intégration des vannes d'air,Contactez-nousde collaborer avec une équipe d'ingénieurs expérimentés, capable de relever des défis complexes en matière de contrôle des fluides.
